Дополнительный свет: дуги на крыше и фары-искатели
Среди аксессуаров Samurai были дуги с дополнительными фарами над ветровым стеклом. Другое решение показано на Santana SJ410: одиночная круглая фара-искатель рядом с зеркалом у основания рамки стекла. Эти установки различаются местом и способом крепления; доступные источники не позволяют считать их одним комплектом или назначать им общую применяемость.
На британском SJ413K встречается ещё одно исполнение: пара круглых фонарей над кабиной, направленных назад. Здесь важны не только форма опоры и число фар, но и направление света.
Световая дуга над ветровым стеклом
США: Light Bars и Off-Road Lamps, начало 1988 [~]
В каталоге Samurai Genuine Accessories позиции 30–31 названы Light Bars и Off-Road Lamps: опора под свет и сами фонари описаны отдельно. Предлагаются светлые хромированные и чёрные дуги для Hardtop и Convertible. На иллюстрациях видны поперечины над верхней кромкой ветрового стекла и круглые фары. Цифры 30–31 — позиции издания, а не каталожные номера Suzuki. Разбор каталога и полный разворот.
Подпись Off-Road Lamps указывает кварцевые галогенные лампы 55 Вт [~]. Эта характеристика относится к описанным фонарям, а не ко всем круглым фарам на дугах. Каталожные номера дуг и фонарей: не установлены. Название Off-Road Lamps сохраняет назначение, данное изготовителем; отождествлять их с отдельными комплектами Fog Lamp Set (35) и Driving Light Set (36) этого каталога оснований нет. Точки крепления, прокладка проводов и органы управления на этих изображениях не раскрыты.
Список аксессуаров 9/1986, 99962-87507 уже перечисляет дуги под свет и внедорожные фонари. Каталог 1/1988, 99962-88504 отдельно называет хромированные и чёрные дуги. Это подтверждения предложения аксессуаров в этих изданиях, без точной даты начала продаж и без OE-номеров [~].
США: дуга спереди и сзади на обложке каталога [~]

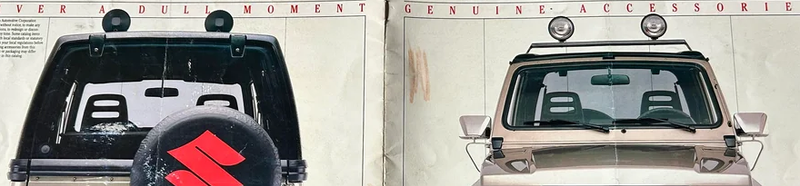

На обложке и обороте каталога с автомобилем дуга показана с двух сторон. Спереди видны стёкла двух круглых фонарей, с заднего ракурса — их тыльные корпуса и опоры поперечины. Фонари обращены вперёд; вид сзади не означает отдельную пару заднего света. По этим фотографиям нельзя уверенно восстановить скрытые крепления и трассу проводки. Похожая обложка есть у отдельного издания 99962-88504, 1/88; повтор фотографии не является независимым подтверждением конструкции.
США: Samurai 1989 MY, проспект 10/1988 [~]

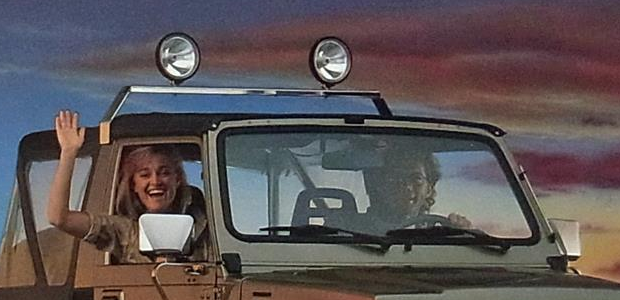

На обложке проспекта 99962-89604, 10/88 показана дуга с двумя круглыми фарами над ветровым стеклом Soft Top. Видны поперечина и боковые опоры; подробности их крепления к кузову не читаются. Внутри проспекта есть подпись accessory lightbar; чтение мелкого текста в разборе отмечено как предварительное [?]. Показанная установка не означает стандартное оснащение всех Samurai 1989 MY. Разбор проспекта и полная обложка.
США: красный Samurai на поздней обложке, около 1990–94 [?]
На обложке более позднего Suzuki Genuine Accessories красный открытый Samurai также несёт два круглых фонаря: в разборе опора описана как световая рампа на дуге безопасности [~]. Снимок слишком мелкий для проверки креплений и тождества ранней Light Bar; датировка самого издания предположительная [?]. Световую опору следует отличать от кузовного каркаса безопасности: наличие фар не устанавливает защитные свойства конструкции.
Верхние фонари, направленные назад
Великобритания: SJ413K C199 OWV [obs]

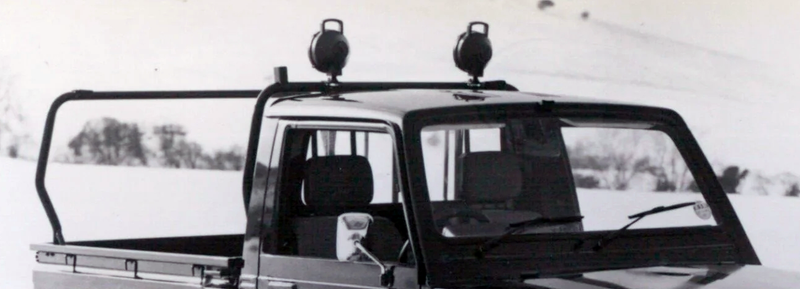

На британском пресс-снимке пикапа SJ413K C199 OWV два круглых фонаря стоят на поперечине над кабиной и направлены назад — уточнение автора [obs]. Со стороны передка видны их тыльные корпуса и верхние скобы. Это отличается от обращённых вперёд американских Light Bars. Назначение верхней пары, изготовитель, мощность, каталожные номера, управление и штатность установки не установлены. Называть её светом заднего хода или рабочим освещением без подтверждения нельзя. Разбор фото, полный оригинал и пресс-отпечаток.
Британский контекст подтверждают адрес в подписи пресс-отпечатка, правый руль и регистрационный номер. Дата съёмки и модельный год неизвестны; один префикс номера не задаёт год выпуска машины.
Фара-искатель у ветрового стекла
Santana SJ410, около 1985 [obs]
На главной фотографии листа Accesorios opcionales у основания рамки ветрового стекла установлена круглая фара-искатель — опознание автора [obs]. Видны корпус, лицевая часть и кронштейн рядом с зеркалом; механизм наведения и проводка на скане не читаются. Сохранён весь доступный контекст места установки. Разбор листа и полный оригинал.
Каталожный номер: не установлен. Марка, мощность, способ управления и точная применяемость неизвестны. Строки списка про галогенные фары дальнего света и противотуманные фары не позволяют назначить этой фаре конкретное каталожное наименование. Дата около 1985 дана продавцом листа [~], а не прочитана в выходных данных.
Открытые вопросы
- Установить номера дуг Light Bars и фонарей Off-Road Lamps, различия креплений для Hardtop / Convertible и состав монтажных комплектов.
- Найти инструкции установки и подключения верхнего света: точки крепления, проводка, выключатель, реле и предохранитель.
- Найти более чёткое изображение фары-искателя Santana, её каталожное описание, изготовителя и механизм наведения.
- Уточнить годы предложения и применяемость этих аксессуаров по кузовам и рынкам.
- Установить назначение и комплектность обращённых назад фонарей SJ413K C199 OWV, включая их опору и способ подключения.
