Лебёдки: модели, площадки и варианты установки
Лебёдки встречаются в оригинальных аксессуарах Suzuki для SJ410 и Samurai, а также в местных каталогах Santana. Лебёдка, монтажная площадка и переднее ограждение — отдельные изделия: фотография установленного комплекта не устанавливает номера каждого из них или совместимость с другой защитой.
В собранных материалах различаются Rule, Superwinch, американская Medium-Duty Winch и экспортное изделие с номером 99000-99062-50W. Канадский EPC SJ413 MY85 дополнительно даёт номера лебёдок Rule V33R и Superwinch. У остальных фотопримеров изготовитель или модель не определены. Все эти свидетельства относятся к дополнительному оснащению; они не делают лебёдку штатной комплектацией изображённого автомобиля.
Подтверждённые предложения
| Изделие / источник | Что установлено | Номер Suzuki |
|---|---|---|
| Rule winch kit, Suzuki Canada | Два варианта, ручное управление и проводка; установка с защитой F-1 | Не прочитан уверенно |
| Superwinch kit, Suzuki Canada | Два варианта, дистанционное управление; установка с F-1 | Не прочитан уверенно |
| Medium-Duty Winch, США, около 1988 | Подпись указывает 1500 lb; барабанная лебёдка с крюком | Не указан; 32 — позиция каталога |
| Winch, экспортная листовка Suzuki | Компактная установка перед решёткой, внутри центральной защиты | 99000-99062-50W [~] |
| Cabrestante eléctrico, Santana, ~1985 | Электролебёдка показана на передней части SJ410 | Не установлен |
Названия из разных изданий не являются подтверждёнными заменами друг друга. Тяговое усилие нельзя назначать изделию по похожему барабану или окраске электромотора.
Rule и Superwinch для канадского SJ410 [~]

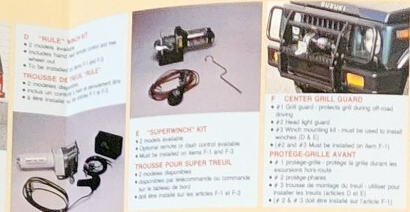

Optional Parts and Accessories, Suzuki Canada, D–F раздельно предлагает Rule winch kit и Superwinch kit. У каждой группы указаны два варианта. Для Rule перечислены управление и проводка; для Superwinch — дистанционное управление. Слово «ручное» в описании управления Rule не превращает её в механическую ручную лебёдку: иллюстрация показывает проводку и электрический комплект.
Установка привязана к F-1, одному из вариантов Center Grille Guard. Другие версии ограждения имеют собственные условия применяемости. Примечания таблицы отдельно требуют заказывать монтажную площадку и крепление к дуге: наличие самой лебёдки в комплекте не доказывает наличие всех деталей для монтажа.
Таблица охватывает разные открытые / закрытые SJ410, длинную базу и Pick-Up, но условия каждой позиции надо сверять по её строке. Полные артикулы, модели изготовителей и тяговые характеристики двух вариантов пока не прочитаны уверенно. Каталог различает чехлы до / с 1984 года, однако точной печатной даты не имеет.
Каталожные лебёдки SJ413 MY85, Канада [EPC]
Группа Samurai accessories (NOT ILLUSTRATED) содержит самостоятельные номера лебёдок. Иллюстраций изделий в этой группе нет.
| Номер Suzuki | Название в каталоге | Применяемость |
|---|---|---|
| 99980-57300 | Xl superwinch winch assy. | SJ413 / SJ413K / SJ413Q / SJ413V / SJ413W, Канада MY85 |
| 99980-57600 | V33r rule winch assy. | Те же варианты канадского каталога MY85 |
Для Rule здесь установлен индекс V33R. Написание Xl у Superwinch сохранено как в каталоге: чтение его как X1 требует документа изготовителя или маркировки. Этим номерам пока не сопоставлены конкретные фотографии и два варианта каждого комплекта SJ410 из буклета выше; применяемость SJ413 MY85 не переносится на них автоматически.
Каталожные крепления [EPC]
В отдельной группе Winch stay and front guard (OPTIONAL) раздельно показаны:
| Номер | Каталожная позиция | Ограничение сопоставления |
|---|---|---|
| 91220-80090 | Stay assy, winch, позиция 1 | Опора / кронштейн лебёдки, отдельное изделие от ограждения |
| 99980-80850-019 | Winch mounting, позиция 7 | Отдельная монтажная конструкция; её номер не назначается американской Winch bed, позиции 27 |
Эти строки встречаются в экспортных книгах раннего SJ413 и канадской MY85. Группа прямо помечена OPTIONAL. Наличие монтажной конструкции в EPC не устанавливает изготовителя установленной лебёдки или её связь с PTO.
Экспортная лебёдка Suzuki 99000-99062-50W [~]

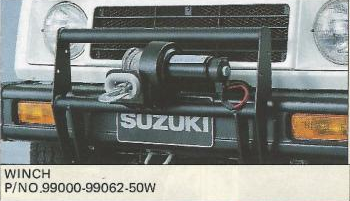

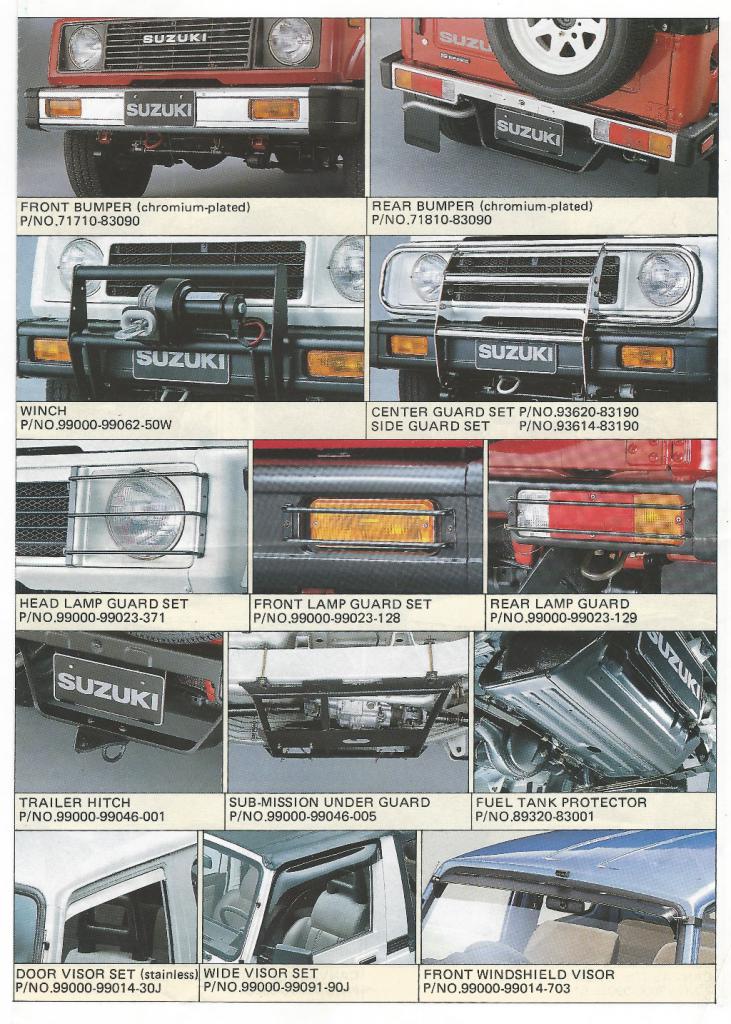

На странице наружных аксессуаров Genuine Accessories samurai / sierra, 99022-83323-00A напечатано WINCH, P/NO. 99000-99062-50W. Барабан расположен поперёк перед решёткой, видны намотанный трос и крюк; по бокам его охватывают вертикальные части центральной защиты.
Номер относится к лебёдке, а не всему показанному ограждению: рядом отдельно подписаны Center Guard Set 93620-83190 и Side Guard Set 93614-83190. Изготовитель лебёдки, её коммерческий индекс, тяговое усилие и состав установочного комплекта не приведены. Применяемость — предложение экспортной листовки Samurai / Sierra, точная дата которой не установлена; ~1985–88 — приблизительная датировка по облику машин.
США: Medium-Duty Winch, позиция 32 [~]
22.webp)

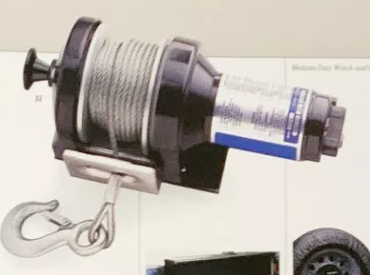

Американский Genuine Accessories, разворот 16–36 называет 32 — Medium-Duty Winch; в подписи читается 1500-pound capacity. Это заявленная тяговая характеристика показанного изделия, не масса автомобиля и не универсальный предел для всех лебёдок Suzuki. Полный номер Suzuki и индекс изготовителя не установлены; 32 — номер иллюстрации.
На большой фотографии того же разворота Samurai показан на камнях с установленной лебёдкой и вытянутым вперёд тросом. Это пример комплектации аксессуарами, а не отдельная заводская модификация. Принадлежность трёх отдельных разворотов eBay конкретной редакции каталога не установлена; их нельзя автоматически датировать кодом 99962-88504, 1/88 другого сохранённого экземпляра.
Площадка и ограждение
Тот же разворот каталога различает 25 — Center Guard with Winch Mount и 27 — Winch bed. Позиция 25 — центральное ограждение с креплением лебёдки, позиция 27 — самостоятельная площадка перед бампером. Подписи описывают прочную / надёжную опору, но номера, размеры, крепёж и допустимая нагрузка площадки не приведены.
Изображения и различия передних защит. Наличие у защиты места для лебёдки не подтверждает совместимость с любым Rule, Superwinch или экспортной 99000-99062-50W.
Тросовая оснастка

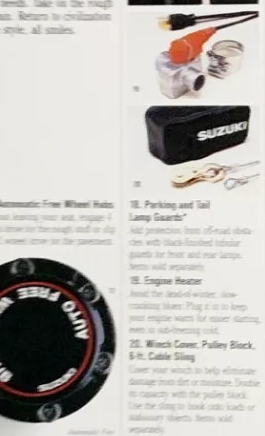

Позиции 17–20 Genuine Accessories показывают тросовую / тяговую оснастку и чехол. В перечне Rough Stuff другого каталога 99962-88504, 1/88 отдельно названы усиленный трос лебёдки, тросовая стропа, чехол и блок. Их полные Suzuki PN и характеристики требуют чтения; номера позиций одного издания на другое не переносятся.
Santana SJ410: электролебёдка в местном ассортименте [~]
Испанский лист Accesorios opcionales, ~1985 показывает электролебёдку на передней части SJ410 и отдельно перечисляет её среди аксессуаров. Защитная дуга, защиты фар, дополнительные фары и лебёдка — разные позиции листа. Изготовитель, модель, номер, усилие и состав проводки не установлены.
Другие свидетельства предложения и установки
| Материал | Что подтверждает | Чего не устанавливает |
|---|---|---|
| Samurai, США, листовка 10.1985 | Лебёдки на рекламных машинах вместе с передними защитами | Номер и коммерческую модель каждой лебёдки |
| 1988 New Features, 99962-88002, 8/87 | Suzuki of America прямо перечисляет электрические лебёдки среди оригинальных аксессуаров | Полный ассортимент, номера и применяемость по кузовам |
| Канада, страница Personal. | Отдельная позиция Winch | Точное издание, номер и характеристики |
| Американская реклама It has fun written all over it | Компактная лебёдка как один из оригинальных аксессуаров | Название отдельной серийной версии автомобиля |
| Samurai z4brw8 | Установка перед решёткой, внутри ограждения; тот же кадр использован в рекламе выше | Номер и изготовителя лебёдки по внешнему сходству |
| SJ413 JX M-P 7735, nrpa0y | Лебёдка вместе с нижней решётчатой защитой и дополнительным светом | Принадлежность лебёдки комплекту Haslbeck или общий номер со z4brw8 |
Отбор мощности и механические лебёдки
В каталогах SJ410, SJ413 и Samurai существует узел отбора мощности PTO для Таиланда и Финляндии [EPC]. Это подтверждение механического выхода трансмиссии, но не конкретной лебёдки или установочного комплекта. Просмотренные аксессуарные буклеты не связывают Rule, Superwinch или 99000-99062-50W с этим узлом. Модель механической лебёдки с приводом от PTO и её применяемость пока не установлены.
Что ещё установить
- Полные номера и модели Rule / Superwinch в канадском каталоге; различия двух исполнений каждого изготовителя.
- Изготовителя и характеристики 99000-99062-50W и Medium-Duty Winch; основания для их отождествления или различения.
- Номера, крепёж и применяемость площадок, проводки и комплектов управления; отличия установок на SJ410, Samurai и Santana.
