Часы
Часы Samurai / SJ и родственных Jimny различались корпусом, способом отображения времени и местом установки. У раннего торпедо встречается круглый модуль в центральном посадочном месте, у более позднего — прямоугольный блок с цифровым дисплеем. В аксессуарах Jimny были также стрелочные кварцевые часы. Один и тот же вид оборудования мог быть штатным у определённого грейда и предлагаться отдельно на другом рынке.
| Исполнение | Каталожные номера | Что подтверждено |
|---|---|---|
| Круглый модуль раннего торпедо | 34600-83000, 34600-83020 [EPC] | Канада MY85, США JX MY86–88, экспортные SJ413; цифровые часы в круглом месте показаны у JA51 |
| Прямоугольные цифровые H / M / S | 34600-50A00 [~ / EPC]; 34600-A50A0 — Santana [EPC] | Экспортная листовка, каталог аксессуаров Santana; несколько поколений EPC |
| Стрелочные кварцевые часы JA11 / Sierra | Не установлен | Опция JA11, 04.1992; тот же вид часов в аксессуарах Jimny 1300 Sierra, 05.1993 |
| Круглый корпус Santana | 34600-A8302 [EPC] | Собственный номер в каталоге Santana Europe; не подтверждённая замена Suzuki |
| Поздние часы Santana | 34600-84CA0 [EPC] | E-III: исключены Greece / Spain; в каталоге SJ419 строка ограничена GASOLINE |
| Канадский аксессуар | 99980-82000 → 34600-83020 [EPC] | In dash digital clock, MY85; цепочка замены в разделе аксессуаров |
Цифры возле аксессуаров в буклетах — номера иллюстраций, а не Suzuki PN. Номер по отдельной экспортной листовке не следует автоматически назначать похожим часам на каждой фотографии.
Прямоугольные цифровые часы H / M / S
JA11 тип 2, апрель 1992: часы на странице Option. Под дисплеем три кнопки H / M / S. Разбор с. 16 [~]. Номер Suzuki в этом японском буклете не напечатан; по одной фотографии изготовитель не установлен.
В экспортной листовке Genuine Accessories — samurai / sierra такая лицевая панель подписана Digital clock, 34600-50A00 (подпись с номером) [~]. В папке Samurai Accesorios, Santana, ~2000 reloj digital с H / M / S имеет тот же номер. Эти источники подтверждают артикул изображённого предложения, но не заводскую комплектацию всех Samurai / JA11.

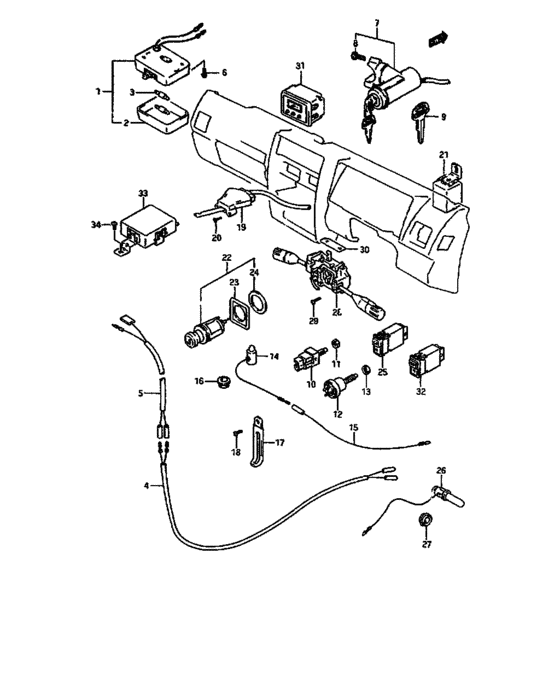

SJ413Q TYPE 4–5, Pacific: 31 — 34600-50A00, условие JX. Рисунок показывает прямоугольный корпус и кнопки. Разбор схемы [EPC].
Этот номер присутствует также у SJ413 TYPE 6–7 и SJ80 TYPE 8–9. В части поздних строк стоит W/CLOCK — исполнение с часами; такую пометку нельзя превращать в утверждение о штатности для всей гаммы. Корпус остаётся отдельной деталью над центральной частью торпедо; наличие часов на общем рисунке не доказывает применяемость к каждому показанному варианту.
Santana: номер 34600-A50A0 и провод

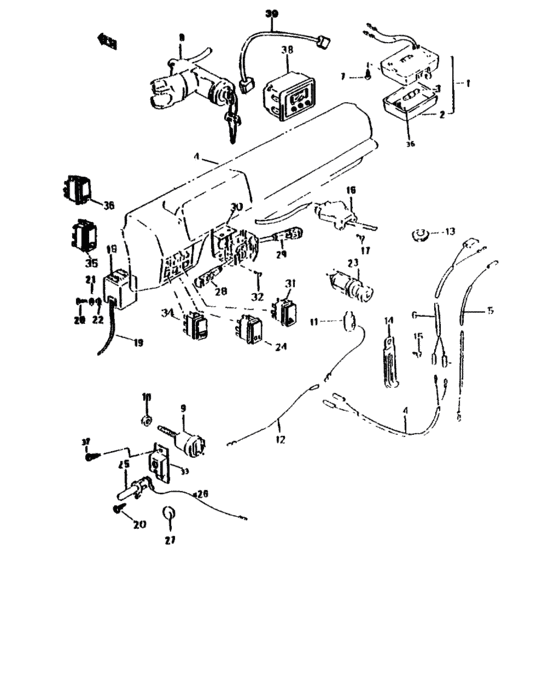

Каталог Santana MIL: 38 — часы 34600-A50A0, 39 — соединительный провод 35233-00000, Cable conec, montre. Разбор схемы [EPC].
В другом каталоге Santana 34600-50A00 и 34600-A50A0 перечислены у одной позиции 38 без условия в строках. Это не подтверждает последовательную замену или полную электрическую взаимозаменяемость. Отдельный провод 35233-00000 установлен для указанной схемы MIL; переносить его на все часы Suzuki нельзя.
Стрелочные кварцевые часы JA11 / Sierra
Отдельная опция рядом с цифровыми часами, JA11 тип 2, 04.1992. Разбор с. 16 [~]. Видны светлый круглый циферблат, стрелки и надпись QUARTZ в прямоугольной панели, элементы управления справа. Каталожный номер не установлен.
Те же часы показаны в каталоге аксессуаров Jimny 1300 Sierra 99000-48325, 05.1993 [~]: совпадают чёрная прямоугольная панель, светлый циферблат со скруглёнными углами, расположение стрелок и элементов управления справа. Иллюстрация JA11 выше лучше показывает оформление циферблата и надпись QUARTZ. Предложение подтверждено для обеих моделей; изготовитель, точный номер Suzuki и совпадение установочных комплектов по этим изображениям не установлены.
Это параллельное предложение цифровым часам, а не установленная смена одного исполнения другим. Круглый циферблат не означает, что прибор подходит в круглое гнездо раннего торпедо: здесь показана прямоугольная лицевая панель. В рассмотренных строках EPC отдельный номер именно этих стрелочных часов не найден.
В канадском каталоге аксессуаров SJ410, без даты также раздельно перечислены HH — Analog Clock и II — Digital Clock, оба — кварцевые. Для них предусмотрен аксессуарный корпус LL — Meter Case, приборы поставляются отдельно. Это другие предложения; соответствие часам JA11 и их номера по имеющимся материалам не установлены [~].
Часы в круглом посадочном месте раннего торпедо

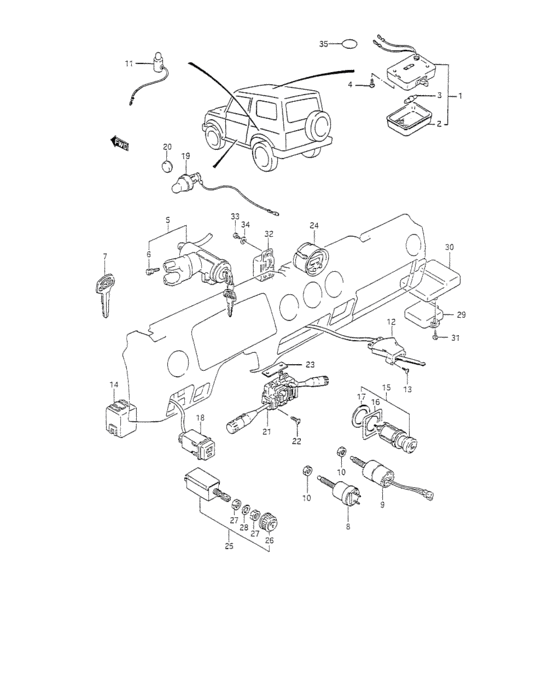

США MY86–88: 24 — 34600-83020, условие JX. На полной схеме видно круглое место установки в центре торпедо. Разбор схемы [EPC].
У JA51 Jimny 1300, 05.1985 цифровые часы показаны в среднем из круглых мест ранней панели; общий вид — в статье о торпедо [~]. Номер именно экземпляра на фото не прочитан. 34600-83020 подтверждён также для раннего JA71 в разделе 11.1985–10.1987, позиция 28 [EPC]; источник и оговорки — в разборе каталогов.
В канадском MY85 у позиции 29, JX, встречаются 34600-83000 и 34600-83020, с заменой первого на второй. Эта цепочка не устанавливает год конструктивного изменения и не означает переход от стрелочного к цифровому прибору.
В другом проспекте JA51 с отдельным осакским прайсом 11.1987 круглый модуль цифровых часов виден и в общей панели на с. 8–9, и отдельно среди оснащения на с. 18–19 [~]. Дата приложения не устанавливает дату буклета; номер конкретных часов в нём не напечатан.
Канадский аксессуар 99980-82000, In dash digital clock, в EPC MY85 связан заменой с 34600-83020. Аксессуарная группа не иллюстрирована; форму старого экземпляра по одной записи о замене определять нельзя. Каталожные строки и источники [EPC].
Круглый корпус Santana: 34600-A8302

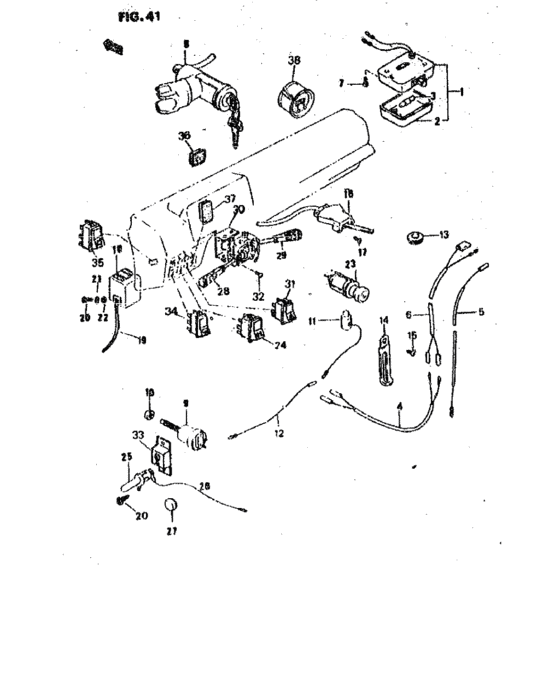

Каталог Santana Europe: 38 — 34600-A8302, Montre, над торпедо с круглыми посадочными местами. Разбор схемы [EPC]. Точное соответствие номерам 34600-83000 / 34600-83020, оформление дисплея и разъём не установлены; самостоятельный номер сохраняется.
Поздняя Santana: 34600-84CA0

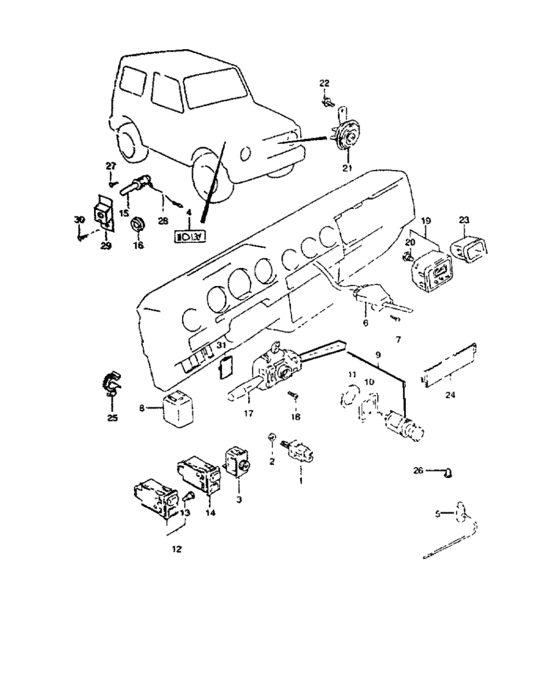

E-III: 19 — часы 34600-84CA0, 20 — лампа 34670-50A00. Разбор схемы [EPC].
У часов в E-III условие EXC. Greece, Spain. Тот же номер встречается в каталоге SJ419D / SJ419TD, но строка ограничена GASOLINE; название дизельного каталога не подтверждает его применяемость ко всем дизельным версиям. Замену на 34600-50A00 и совпадение креплений эти записи не устанавливают.
Подсветка и подключение

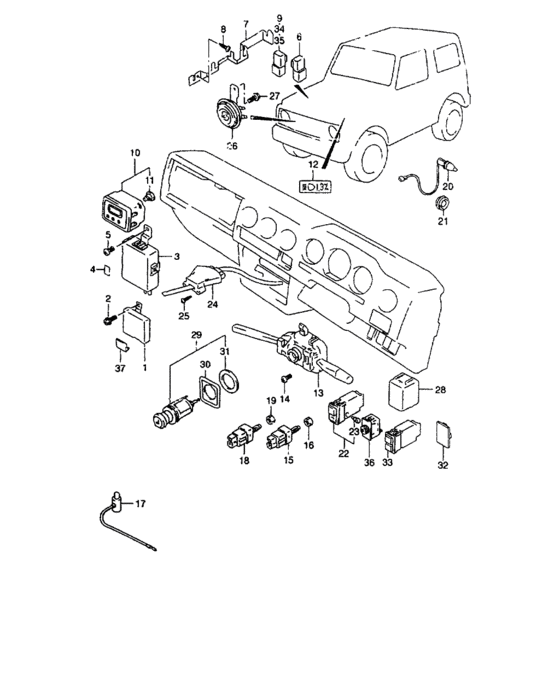

SJ80 RHD: 10 — 34600-50A00, 11 — 34670-50A00; в схеме LHD это позиции 27 / 28. Разбор обеих схем [EPC].
Для лампы 34670-50A00 указаны 14 В, 2 Вт. Она встречается у 34600-50A00 и в поздней Santana рядом с 34600-84CA0; общая лампа не делает сами часы одной деталью. Соединительный провод 35233-00000 отдельно показан у Santana MIL.
Полной распиновки, размеров отверстий и инструкции переоборудования в этих схемах нет. Совпадение лицевой панели или числа кнопок не подтверждает одинаковые кронштейны и подключение.
Где часы были оборудованием комплектации
Германия, Van / Pick Up, ~1999 по продавцу: цифровые часы стандартны у обоих бензиновых исполнений, в обеих колонках Turbo Diesel — прочерк. Это прямое различие предложения импортёра; номер часов матрица не сообщает. С. 6–7 и разбор [~].
Великобритания, SJ413 Specification без даты: цифровые часы включены в Standard Equipment вместе с тахометром; отдельной пометки Hard Top Only у них нет. Сам лист передан с проспектом 01.04.1986, но его собственная дата и номер часов не установлены. Разбор листа [~].
США 1986 MY: таблица отмечает часы у Deluxe, как и тахометр; это не стандарт всей гаммы. Проспект 1986 MY [~].
Канада 1985: часы отмечены у Super, а не у всех исполнений. Таблица проспекта Standard / Super [~].
Holden Drover, январь 1986: цифровые часы указаны только для Hi-Roof Deluxe. Проспект TR 14433 [~].
Япония, JA11, апрель 1992: оба показанных вида часов стоят на странице Option; это не перечень штатного оснащения всех грейдов. Проспект JA11 [~].
Корпуса дополнительных приборов могли комплектоваться часами: канадский Meter Case допускает сочетание часов, амперметра, тахометра и / или вольтметра, причём приборы продаются отдельно.
Что ещё установить
- Номер стрелочных часов JA11 / Sierra и номера их кронштейнов / установочных комплектов.
- Маркировки и разъёмы 34600-50A00, 34600-A50A0 и 34600-84CA0; различия их подключений.
- Оформление 34600-83000 и 34600-A8302 на фотографиях с читаемым номером; содержание изменения 34600-83000 → 34600-83020.
