Расширители колёсных арок

Расширители — заметная часть различий между SJ410, SJ413, Samurai и родственными Jimny второго поколения. У них различаются ширина выступа, профиль над колесом, передние и задние окончания, переходы к бамперу и порогу. Значительная часть этих вариантов относится к обычному заводскому оформлению модели; отдельно существовали комплекты аксессуаров и изделия оснастителей.

Здесь собраны формы и варианты отделки, а не только дополнительное оборудование. Цвет сам по себе не определяет конструкцию: чёрные и окрашенные в цвет кузова расширители могут иметь сходную форму. И наоборот, два белых комплекта могут заметно различаться нижними окончаниями. Наличие на рекламной машине не доказывает штатность для всех её комплектаций [~].

Каталожная логика: у ранних узких SJ четыре разных накладки по углам кузова; у раннего широкого Samurai — цветные расширители серии 83812; у более позднего широкого семейства — четыре кузовных расширителя 70A00 и отдельные канты. Последний комплект общий для Samurai, Sierra JB31 / JB32, пружинного SJ80 и ряда Santana. Разное имя модели, тип подвески и окраска не означают нового исполнения самих расширителей [EPC]. Номера, применяемость и ссылки на схемы приведены ниже.

Профиль расширителей — признак для различения соседних исполнений. Внутри одной модели и рынка переход от ступенчатых широких накладок к округлым помогает распознать границу MY 1988½ → 1989 в США и TYPE 4 → 5 в экспортном каталоге [EPC; сопоставление форм — obs]. Его полезно читать вместе с передком и салоном: внешние комплекты оснастителей составляют отдельные ветви и сами по себе не датируют автомобиль.

Эволюция заводских исполнений

Стадия	Каталожная опора	Что меняется
Узкие SJ	SJ410 MY 1982–84; серии 80000 / 80810	Четыре накладки по углам кузова. Переход между этими номерами в EPC — сервисные замены, а не установленная дата смены формы.
Ранний широкий Samurai	США MY 1986–1988½; экспортный TYPE 4, серия 83812	Широкие цветные расширители; сервисная пара 77130-83812-799, 77140-83812-799.
Поздний широкий комплект	США с MY 1989, экспорт с TYPE 5, серия 70A00	Четыре отдельных кузовных расширителя, новые держатели 70A10, отдельные канты. Общая конструкция продолжается у JB31, JB32, SJ80 и подтверждённых Santana.

Это последовательность каталожных конструкций [EPC; схемы и полные номера ниже]. Узкие и широкие исполнения продолжали встречаться на разных рынках параллельно; общей календарной даты перехода для всех машин нет.

1. Узкие накладки SJ: серии 80000 и 80810

На ранних SJ встречаются узкие отдельные накладки, повторяющие контур арки. Они выступают меньше широких расширителей Samurai; при сравнении важны также ширина мостов и размер колёс, поэтому один внешний вид не устанавливает взаимозаменяемость деталей.

В EPC канадского SJ410 MY 1982–84, передок и боковина открытого кузова показаны четыре самостоятельных номера и их сервисные замены [EPC]:

Место	Исходный номер	Замена в EPC
Передний правый	77111-80000-281	77110-80810-281
Передний левый	77121-80000-281	77120-80810-281
Задний правый	77131-80000-281	77130-80810-281
Задний левый	77141-80000-281	77140-80810-281

Эти замены не датируют изменение формы. Серия 80810 встречается также у раннего SJ413 с условием W/OVER FENDER; для SPECIAL EDITION S отдельно перечислены передние 77110-80810-20V, 77120-80810-20V. У раннего Santana SJ413 исходные передние номера имеют окончание 000, а заменяются той же парой 77110-80810-281, 77120-80810-281. Условие W/OVER FENDER различает исполнение кузова; само по себе оно не означает продажу аксессуара за доплату [EPC].

Узкие накладки на схемах EPC

Передняя арка	Задняя арка
21–22 — отдельная накладка поверх кромки переднего крыла. Разбор и полная схема.	29–30 — отдельная накладка задней арки. Разбор и полная схема.

Вид сбоку и крупные планы

Jimny 1000 SJ40 — узкие накладки арок.

Jimny 1000 SJ40: тёмная узкая накладка хорошо отделяется от окрашенного крыла. Индекс и диапазон 1982–84 приведены в подписи коллекции, а не установлены по VIN. Разбор и полный источник.

SJ410 Long: тёмные накладки на светлом кузове. Почти боковой ракурс показывает ширину видимой полосы, передние и задние окончания и промежуток между арками. Подпись коллекции — 1982–85; она не датирует конкретный комплект. Разбор и полный источник.

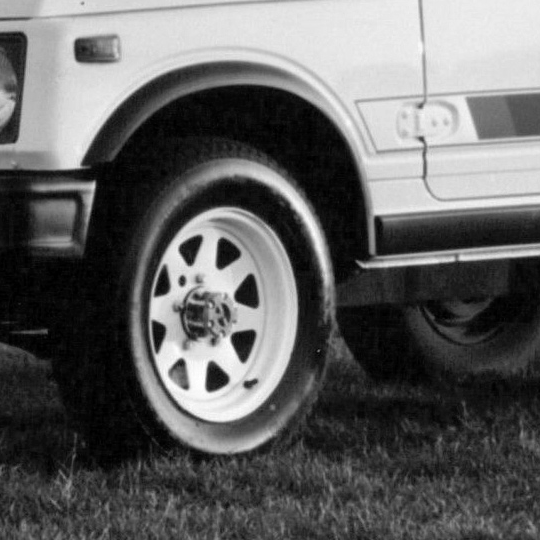

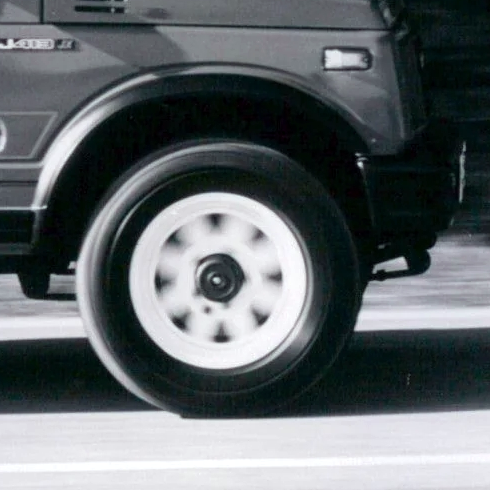

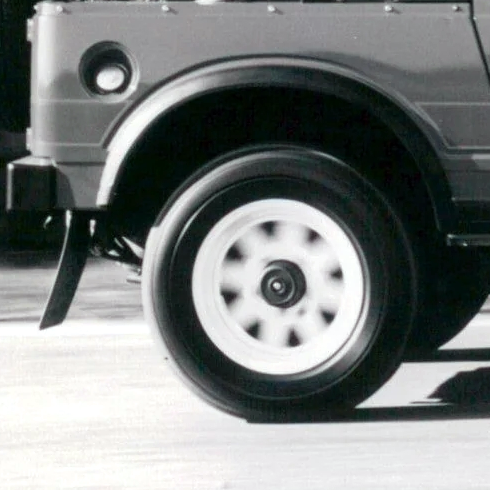

Задняя накладка SJ413	Передняя накладка того же SJ413
Видны дуга, окончание у порога и задний конец рядом с брызговиком. Разбор и полный источник.	Верхняя дуга и нижние окончания видны вместе с крылом и колесом. Разбор и полный источник.

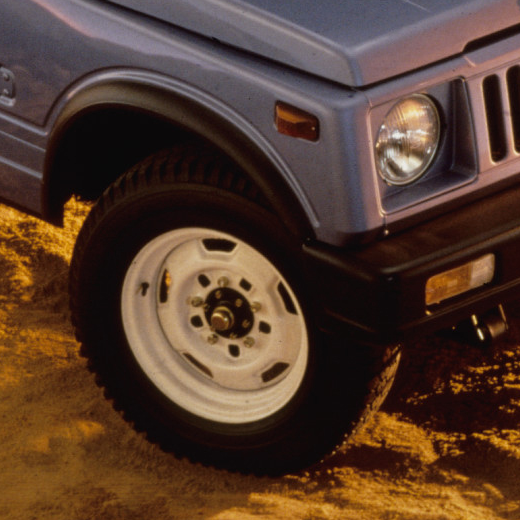

Чёрная накладка SJ410	Чёрная накладка SJ413
M-BB 412: ракурс сверху позволяет увидеть выступ накладки относительно крыла. Разбор и полный источник.	M-J 9258: такая же неокрашенная чёрная узкая накладка [obs — уточнение автора, 25.10.2026]. Разбор и полный источник.

Для экспортного SJ410 узкие расширители показаны уже в британской рекламе 1982 года. У SJ413 они встречаются на немецком закрытом автомобиле MÜ-GH 34; точные год и заводской состав оснащения этого экземпляра не установлены. Эти примеры не задают единой даты замены узких расширителей широкими во всех странах [~].

Окрашенные узкие варианты. У британского Santana SJ410 оформление зависит от исполнения: проспект 05.1987 показывает белую машину с белыми расширителями и согласованную с кузовом отделку Sport. В проспекте 03.1988 у Santana SJ410 Sport описаны чёрные расширители. Смена цвета в этих изданиях не доказывает смену формы или материала детали [~].

2. Ранние широкие расширители Samurai: серия 83812

На Samurai MY 1988 из листовки ниже видна ступенька по контуру у примыкания расширителя к крылу [obs — уточнение автора, 25.10.2026]. Таким образом, у этого датированного примера ранней серии 83812 профиль ступенчатый, в отличие от округлого профиля поздних расширителей 70A00.

В американском EPC MY 1986–88 расширители даны парой 77130-83812 и 77140-83812 с цветовыми окончаниями. Например, 77130-83812-21L, 77140-83812-21L — Peruchet Red; 77130-83812-07B, 77140-83812-07B — Fantasy Black. Те же две серии повторяются в передней и задней группах. Неокрашенные сервисные исполнения 77130-83812-799, 77140-83812-799 заменяют несколько цветных номеров; такое сокращение палитры запчастей не означает новый профиль расширителя [EPC]. Передние позиции 43–44 · задние позиции 49–50.

Та же серия сохраняется на схеме 88 1/2 MODEL в книге MY 1988½–89. В экспортной книге она соответствует схеме TYPE 4, а следующая конструкция — TYPE 5. Это границы конкретных каталожных исполнений, а не одновременное изменение всех рынков в одном календарном году [EPC]. США, 1988½ · экспорт, TYPE 4.

Схема EPC

Серия 83812 на схеме MY 1986–88: 43–44 — расширитель, 45 — крепёжная клипса. Видно соотношение отдельного расширителя и кромки крыла. Разбор и полная схема.

Общие виды

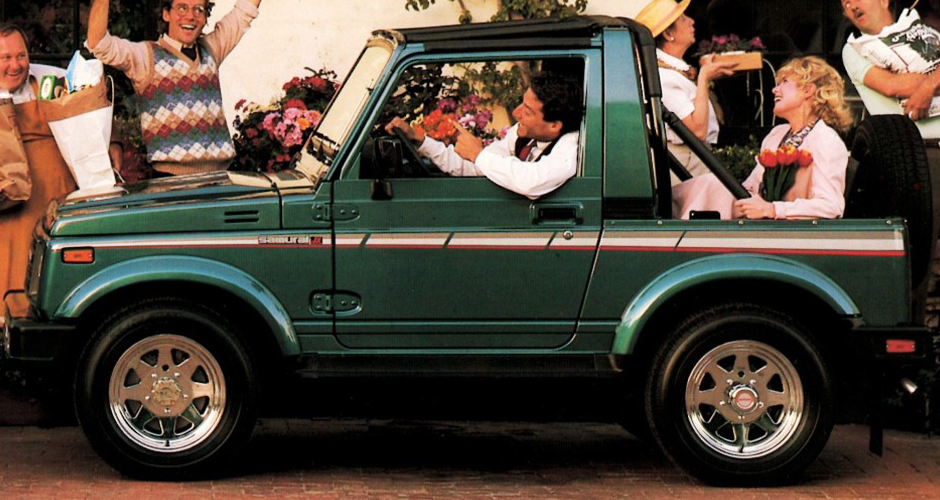

Samurai JX, 1987 MY: почти боковой ракурс показывает обе широкие накладки со ступенькой у крыла. По модели и MY это раннее семейство 83812; неокрашенные сервисные номера — 77130-83812-799, 77140-83812-799. Тот же кадр опубликован в американском проспекте 1987 MY. Разбор и полный источник · Проспект 99962-87301, 9/86.

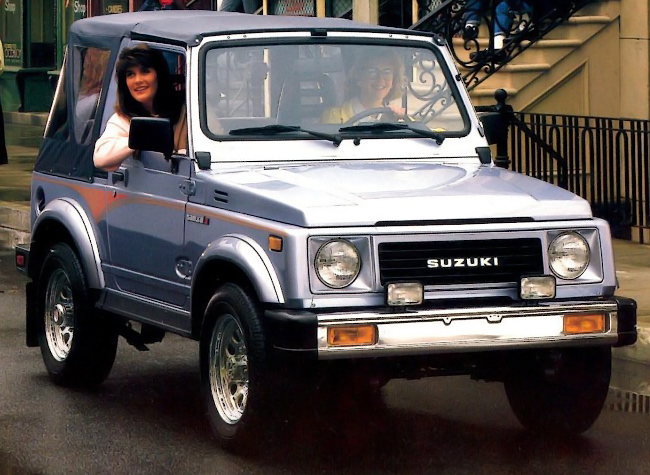

Samurai JX с подписью 1988, Северная Америка: ракурс спереди под углом показывает выступ ранних расширителей и ступеньку возле крыла. Датировка — подпись коллекции; точный цветовой номер расширителей на этой машине не установлен. Разбор и полный источник.

Крупные планы

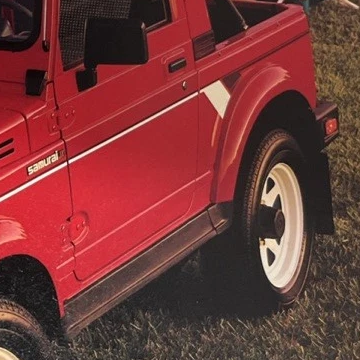

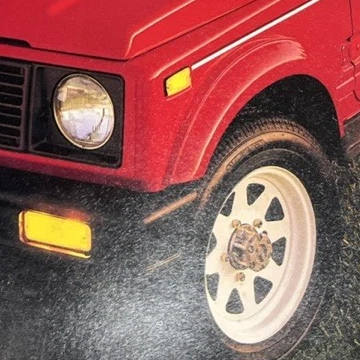

Задний расширитель Samurai MY 1988	Передний расширитель того же Samurai
Ступенька прослеживается по верхней дуге и к нижнему окончанию у порога. Разбор и полный источник.	Хорошо видны ступенька возле крыла и выступающая наружная часть расширителя. Разбор и полный источник.

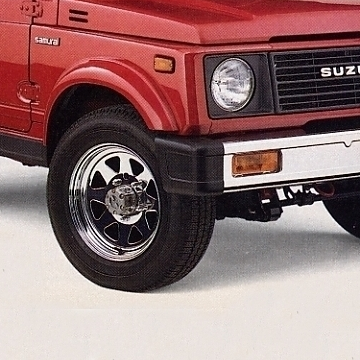

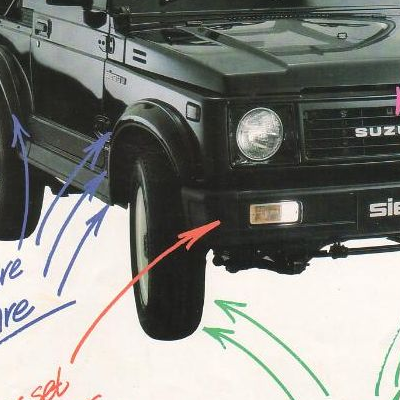

Sierra EJ019: передняя арка	Samurai 1987: передняя арка
Профиль расширителя и сопряжение с крылом и бампером. Рукописные стрелки присутствуют на оригинале. Разбор и полный источник.	Ступенька читается по дуге над колесом, рядом виден нижний передний конец накладки. 1987 — подпись коллекции. Разбор и полный источник.

3. Расширители 70A00 с отдельными кантами: с MY 1989 / TYPE 5

С исполнения 89 MODEL в EPC раздельно учтены сам расширитель, его держатель и кант. Именно расширители имеют четыре номера; номера 77130-70A00 и 77140-70A00 относятся к кантам, поэтому их нельзя использовать вместо номера кузовной детали [EPC].

В каталожных рисунках для 70A00 сохранили прежний профиль со ступенькой, которой на реальных поздних деталях нет [obs — уточнение автора, 25.10.2026]. Округлый профиль без ступеньки виден на фотографиях этого исполнения.

Место	Расширитель	Держатель
Передний правый	58630-70A00-000	58622-70A10-000
Передний левый	58830-70A00-000	58822-70A10-000
Задний правый	64250-70A00-000	64240-70A10-000
Задний левый	64650-70A00-000	64640-70A10-000

Основание таблицы — передок MY 1989, позиции 4 / 8 / 40 / 41 и задняя боковина Q, позиции 17 / 20 / 47 / 48. По сравнению с ранним исполнением меняются также держатели: передние 58622-83002-000, 58822-83002-000 и задние 64240-83003-000, 64640-83003-000 уступают указанной серии 70A10. Это изменение состава узла, а не только цветового суффикса [EPC].

Все четыре номера расширителей 70A00 совпадают у следующих исполнений [EPC]:

Модель / исполнение	Каталожная применяемость и источник
Samurai, США	Схема 89 MODEL, далее книга MY 1990–95: передок, задняя боковина.
Экспортный Samurai	TYPE 5: передок, боковина Q; та же четвёрка в TYPE 6–7.
Sierra JB31, GWXJ	05.1993–09.1995 в пометках: передок, задняя боковина.
Sierra JB32, GWXJ-2	Передние — 11.1995–03.1997, задние — с 11.1995 в соответствующих схемах: передок, задняя боковина.
Sierra JB32, GWXJ-3	Та же четвёрка в схеме 05.1997–09.1997: передок, задняя боковина. Дата окончания этой схемы не доказывает прекращение применения детали.
SJ80, экспортные TYPE 8–9	Передок, боковина Q. Переход на пружины не привёл к смене этих четырёх номеров.
Santana SJ413	С условием TYPE 3: передок, боковина J. TYPE относится к этой книге Santana.
Santana E-III и SJ419D MY 1999	Та же четвёрка: передок E-III, боковина E-III, передок SJ419D, боковина SJ419D.

Таким образом, JB31 и JB32 относятся к тому же каталожному семейству широких расширителей, что и поздний Samurai. Общность установлена номерами самих деталей, а не только сходством фотографий. Окраска показанного автомобиля и окружающие молдинги при этом могут различаться.

Отдельные канты: два номера на четыре арки

Кант	Место установки по японскому EPC JB31
77130-70A00-5WA	Передний правый и задний левый
77140-70A00-5WA	Передний левый и задний правый

Для JB31 пометки прямо различают RH / LH (フロントフェンダー — переднее крыло) и LH / RH (リヤフェンダー — заднее крыло); цвет обозначен グレー — серый. На машину приходится по два канта каждого номера. Это диагональное повторение относится к кантам; четыре кузовных расширителя из предыдущей таблицы остаются разными [EPC]. Передние позиции 27–28 · задние позиции 45–46.

В США канты 77130-70A00-5VZ, 77140-70A00-5VZ перечислены для кузовных цветов 26U, 38C, 18J, а 77130-70A00-5WA, 77140-70A00-5WA — для другой группы цветов. В книге MY 1990–95 у этих строк есть условие 90, 91, 92 MODEL. Это зависимость отделки канта от окраски кузова, а не список разных форм расширителя; по одному условию строки нельзя заключать, что сам расширитель исчез после MY 1992 [EPC]. Передок, позиции 40–41 · задняя боковина, позиции 63–64.

Прямые указания на серийное оснащение [~]:

• Великобритания, SJ413V JX, 03.1988: расширители и панель решётки в цвет кузова, более широкая колея, шины 205/70R15. Это описание конкретной модели, а не всех SJ413. Проспект SJ range.
• Великобритания, Samurai Passenger / Commercial: проспект 04.1991 перечисляет расширители и боковые молдинги в таблице оснащения; отделку нужно читать вместе с разделением пассажирских и коммерческих кузовов. Сводка по рынку.
• Австралия, New Look Sierra: расширители рассматриваются вместе с обновлением колеи и наружного оформления. В тексте напечатано увеличение колеи на 100 мм, тогда как сопоставление размерных таблиц даёт 90 мм; это расхождение источников, а не основание вычислять ширину самих расширителей. Разбор EJ019.

Общие виды

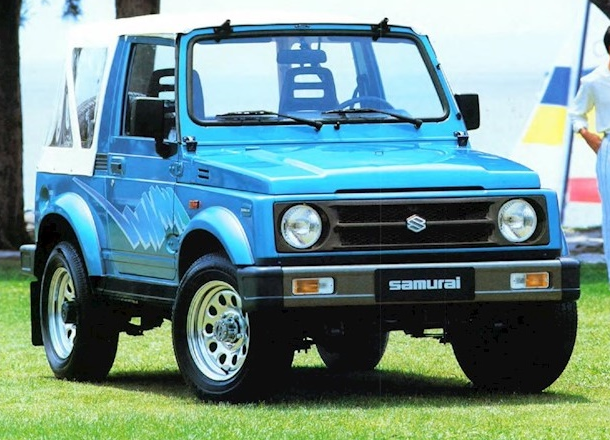

Голубой Samurai: округлые расширители окрашены в цвет кузова. Передний ракурс показывает плавный профиль над колесом и нижнее окончание у бампера. Диапазон 1990–95 дан подписью коллекции; точный год и рынок этого автомобиля не установлены. Разбор и полный источник.

Sierra JB31 и JB32 — тот же комплект 70A00.

JB31, рессорная Sierra	JB32, пружинная Sierra
Бордовый кузов и широкие расширители в тон; снизу отдельная тёмная отделка. Разбор и полный источник.	Голубой кузов и расширители в тон; внизу чёрный бампер и отдельная светлая подножка. Разбор и полный источник.

Широкие расширители входят в описание стандартного оснащения JB31 и JB32 в японских проспектах и сводке Sierra. Для обеих показанных Sierra по модели и периоду применяются передние 58630-70A00-000, 58830-70A00-000, задние 64250-70A00-000, 64650-70A00-000 [EPC; схемы в таблице выше]. Фотографии показывают варианты окраски и сопряжение с нижней отделкой. Даты 1993–95 и 1995–98 в подписях фотографий — атрибуция коллекции [~].

Экспортный пружинный SJ80 использует те же четыре расширителя [EPC] — см. таблицу применяемости. В австралийском проспекте SAPL SJ80-1 он показан с обновлённым передком; это не отдельное семейство расширителей.

Поздний Santana — семейство 70A00 с согласованной нижней отделкой.

Samurai 810 CDN 78: серебристые расширители согласованы с бамперами и нижней отделкой дверей и порогов. Боковой ракурс позволяет сравнить передние и задние окончания. 1.9D и 2001–04 — подпись источника; по каталогу SJ419D этому исполнению соответствуют передние 58630-70A00-000, 58830-70A00-000, задние 64250-70A00-000, 64650-70A00-000 [EPC]. Фото не задаёт начало применения серебристой окраски. Разбор и полный источник.

В рекламе Santana Samurai Td, 1998 показан синий кузов с расширителями в тон. У немецкого Van, проспект 1999 нижняя отделка светлая, тогда как у Pick Up того же издания расширители тёмные. Поэтому серебристый комплект нельзя приписывать всем поздним Santana [~].

Samurai — округлые расширители в заднем ракурсе.

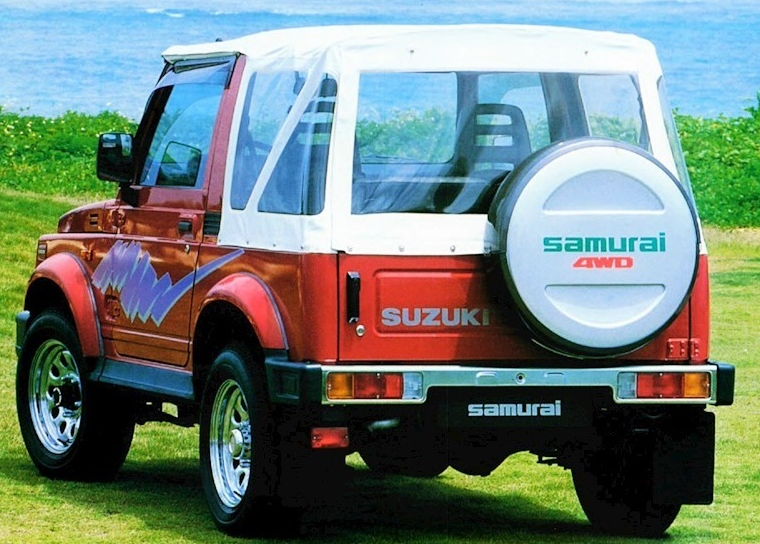

Красный Samurai: вид сзади под углом показывает выступ заднего расширителя, верхнюю дугу и нижние окончания. Окраска в цвет кузова позволяет проследить округлую поверхность накладки. 1990–95 — подпись коллекции, точный год и рынок не установлены. Разбор и полный источник.

Крупные планы

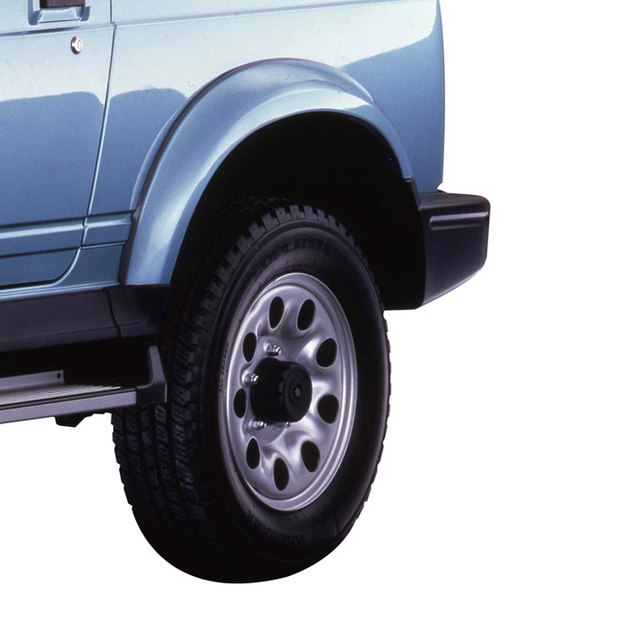

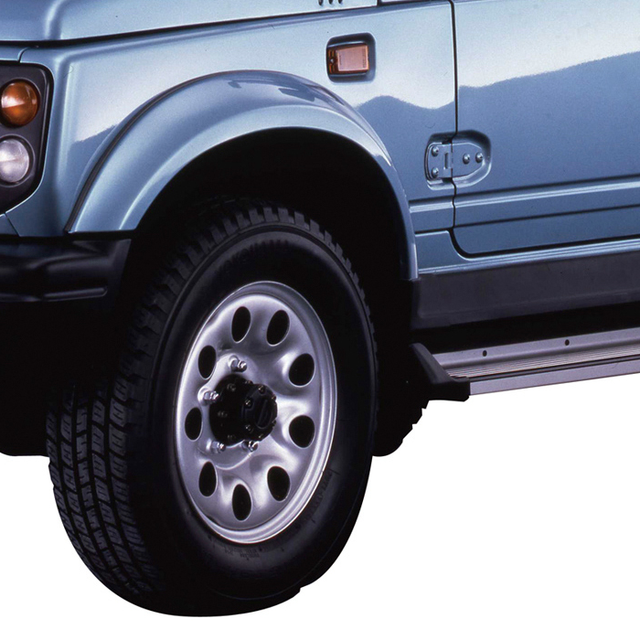

Задний расширитель Sierra JB32	Передний расширитель той же Sierra
Округлая поверхность и нижние окончания рядом с порогом и бампером. Разбор и полный источник.	Плавный профиль без ступеньки, характерной для второго вида. Разбор и полный источник.

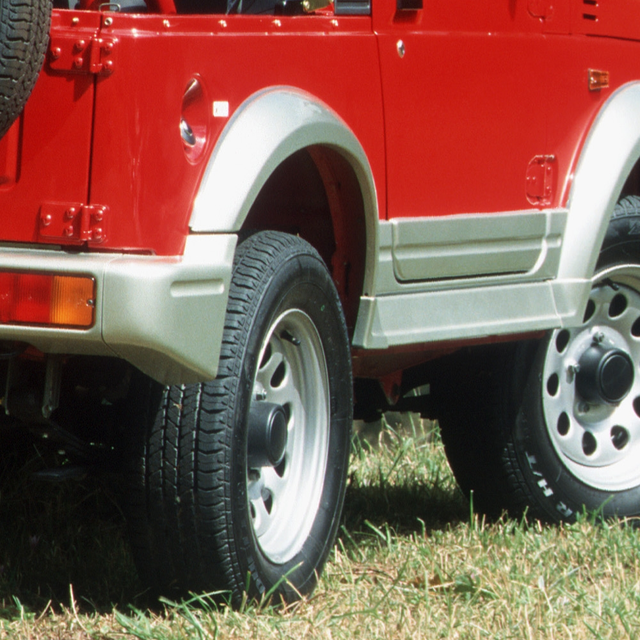

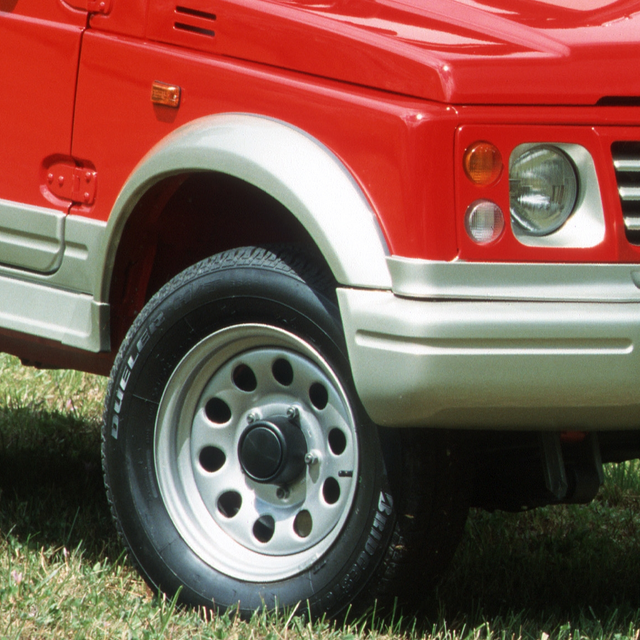

Задний расширитель Santana 810 CDN 78	Передний расширитель того же Santana
Ракурс сзади показывает выступ расширителя и переходы к бамперу и порогу. Разбор и полный источник.	На контрасте с красным крылом читаются округлая поверхность и нижние окончания расширителя. Разбор и полный источник.

Параллельная ветвь Santana: цветные расширители 83022

В книге SJ413 (Santana) рядом с комплектом TYPE 3 перечислены также цветные расширители 77131-83022 и 77141-83022. Их нельзя автоматически считать цветными вариантами деталей 58630-70A00 и 58830-70A00: в схеме это отдельные позиции 37–38, а расширители TYPE 3 стоят в позициях 42–43 [EPC]. Передок Santana, полный перечень.

Цвет в EPC	Позиция 37	Позиция 38
BLUE	77131-83022-A00	77141-83022-A00
WHITE	77131-83022-B00	77141-83022-B00
METALLIC	77131-83022-M00	77141-83022-M00
BLACK	77131-83022-N00	77141-83022-N00
SILVER	77131-83022-P00	77141-83022-P00
RED	77131-83022-R00	77141-83022-R00

Календарная дата и серийная граница этих цветных позиций в приведённых строках не указаны. По одному окончанию B00 нельзя присвоить номер белым расширителям конкретного Santana на фотографии.

Maruti Gypsy

Чёрные накладные расширители видны как на раннем Gypsy MG410, 06.1988, так и на Gypsy Wide Track, 1993, и на Gypsy King MPFI, 08.2000. Это примеры оформления разных поколений, а не доказательство одного неизменного комплекта: номера, величина выступа и изменения креплений этими изображениями не установлены [~].

Опционные и дилерские комплекты

Германия: Suzuki Original Zubehör, PU-RIM

Каталожный крупный план PU-RIM: выраженная выступающая дуга над широким колесом. На странице он отделён от штатной отделки машины как самостоятельный аксессуар. Разбор и полный источник.

Издание	Номер комплекта	Что прямо указано
Германия, сезон 1988, с. 4–5	00800-83230-001	Kotflügelverbreiterung, только SJ Samurai, для шин от 215; чёрный PU-RIM, пластик на полиуретановой основе; четыре расширителя с крепежом [~].
Германия, 01.1998, с. 3	00800-83231-001	Только SJ Samurai, для шин от 215; чёрный PU-RIM, четыре расширителя с крепежом [~].

Номера 83230 и 83231 различаются. Одинаковое описание материала и назначения не доказывает замену старого номера новым, тождество профиля или взаимозаменяемость. Напечатанное «от 215» относится к ширине шин в описании аксессуара, а не к ширине самой накладки.

Suzi-Sun и Spezial-Lackierung

Белый Suzi-Sun: передние окончания развитых расширителей опускаются ниже переднего бампера; они отличаются от обычного оформления широкого Samurai [obs — уточнение автора]. Разбор и полный источник.

Каталог сезона 1988 прямо относит белые расширители к оформлению, сделанному специально для Suzi-Sun. Это комплект аксессуаров импортёра; белому показанному исполнению не присваивается номер чёрного PU-RIM только по соседству на страницах каталога. Тот же тип развитых окончаний виден у Spezial-Lackierung, около 1989–90 [obs — сопоставление автора]; возможная переработка исходной фотографии сохраняется как ограничение [?].

Каталожный номер белого комплекта: не установлен.

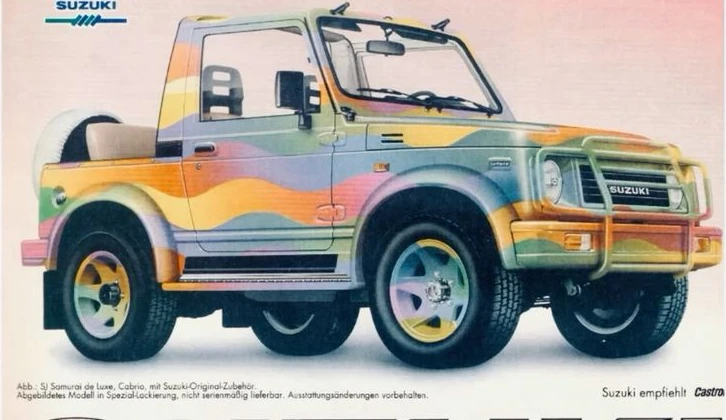

Spezial-Lackierung, около 1989–90: та же развитая форма накладок, что у Suzi-Sun; передние окончания уходят ниже бампера [obs — сопоставление автора]. Рекламная иллюстрация могла быть переработана из того же исходного кадра, поэтому это не независимое подтверждение второй машины. Разбор и полный источник · Сопоставление с Suzi-Sun.

Япония: окантовка Sierra

В недатированной листовке ACCESSORIES SIERRA отдельно предложен オーバーフェンダーリム — кант расширителя, 1700 иен за метр. Это отделка кромки, а не комплект новых расширителей. Номер Suzuki, материал, дата и точный индекс JB31 / JB32 не установлены. Показанная Sierra оснащена полным набором аксессуаров, что не делает кант штатным для всей модели [~].

Оснастители и неустановленные исполнения

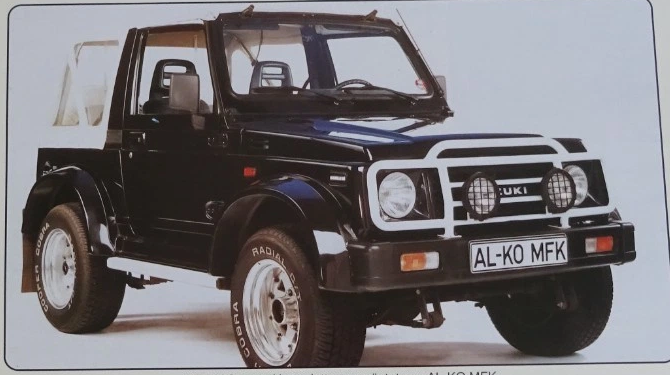

Машина из листа AL-KO MFK

На показательной машине AL-KO MFK, около 1990 широкие чёрные расширители охватывают все четыре арки; передние доходят до уровня бампера. Они не перечислены среди изделий AL-KO на листе, изготовитель и номер неизвестны. Атрибуцию алюминиевых подножек или фаркопов нельзя переносить на расширители [~]. Разбор листа.

Широкие чёрные накладки на демонстрационной машине: заметны выступ над колесом и развитые нижние окончания. Надпись AL-KO MFK на автомобиле не устанавливает изготовителя самих расширителей. Каталожный номер не установлен. Разбор и полный источник.

Один тип накладок: Haslbeck SJ413 Long, Jimny 1300 Panoramic Roof и M-K 2621

На этих трёх машинах одинаковая конструкция накладок арок и сопряжённой нижней отделки с учётом длины кузова [obs — сопоставление автора, 25.10.2026]. Общие признаки — профиль накладок и угловатые нижние окончания, переходящие к порогу и бамперам. Длинный SJ413 Long и короткие машины показаны как исполнения одного типа оформления.

Haslbeck SJ413 Long	Jimny 1300 Panoramic Roof
Расширители и объёмные бамперы в тон кузова. Haslbeck — атрибуция коллекции; изготовление каждого элемента комплекта отдельно не доказано. Разбор и полный источник.	Светлые расширители, пороги и бамперы; имя Panoramic Roof подтверждено подписью пресс-отпечатка. Оно не устанавливает изготовителя наружного комплекта. Разбор и полный источник.

Общий тип конструкции установлен сопоставлением автора; изготовитель, каталожные номера, крепёж и заводской статус комплекта остаются неустановленными. Различие длины кузовов не позволяет считать все отдельные детали взаимозаменяемыми.

M-K 2621: белый контур того же типа накладок. На тестовой машине Bild Auto Test M-K 2621 вдоль обеих арок идёт тонкая белая контурная полоса [obs — уточнение автора]. Наклейка, окраска или отдельный кант — не установлено; изготовление комплекта Haslbeck и его связь с наружным каркасом не подтверждены. Красная нижняя полоса SUZUKI — другой элемент оформления.

M-K 2621: задний ракурс показывает накладки в объёме и их сопряжение с нижней отделкой. Белый контур помогает проследить очертания арок. Разбор и полный источник.

Задняя накладка M-K 2621	Передняя накладка M-K 2621

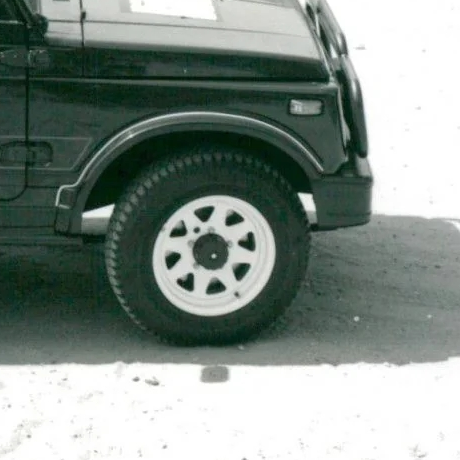

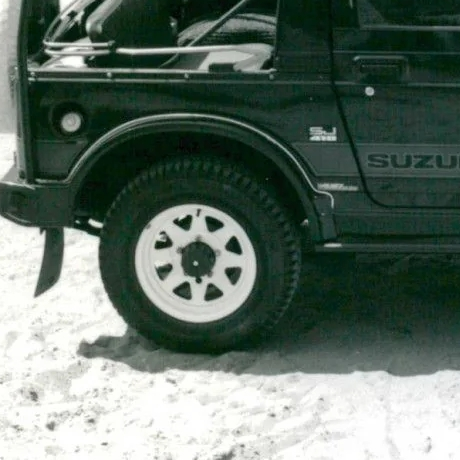

На другом, боковом кадре виден угловатый переход к порогу и белая линия по дуге. Разбор и полный источник.	Хорошо читаются нижнее окончание у двери и передний конец рядом с бампером. Разбор и полный источник.

Что требуется уточнить

• Точные серийные границы перехода от серии 83812 к расширителям 70A00; материал и различия профиля раннего и позднего широких исполнений.
• Соотнести ступенчатый профиль New Look Sierra на обложке EJ019 с конкретным комплектом EPC; уточнить TYPE и датировку показанной машины.
• Размеры выступа и крепёж узких SJ, ранних широких Samurai и Gypsy; сопоставление фотографий с точным исполнением EPC. Для перечисленных Samurai, JB31 / JB32, SJ80 и Santana общность четырёх расширителей 70A00 установлена каталогом.
• Связь комплектов 00800-83230-001 и 00800-83231-001, отдельный номер белого комплекта Suzi-Sun.
• Изготовители расширителей на машине AL-KO, светлых наружных комплектов и деталей M-K 2621; исполнение белого канта последней.
