Альтиметры и инклинометры
Дополнительные приборы Samurai / SJ и Jimny встречаются как отдельные устройства на торпедо и как блоки над центральной консолью. Альтиметр, или высотомер, показывает высоту; инклинометр, креномер или уклономер — наклон. В каталогах встречаются парные аналоговые блоки, отдельные креномеры и более поздний электронный мультиметр с компасом и высотомером. Их названия, функции и номера следует различать.
| Исполнение | Каталожный номер | Как узнать / примеры |
|---|---|---|
| Парный блок в отдельном корпусе | Не установлен | Два круглых прибора; корпус для установки сверху торпедо, Holden Drover |
| Парный блок для установки в панель | 34850-70A10 — экспортная листовка [~]; 34850-70A00 — японский каталог [EPC] | Samurai / Sierra, JA11; высотомер слева, уклономер справа |
| Альтиметр / инклинометр, Канада 1985 MY | 99980-79A28-001 [EPC] | Аксессуар без иллюстрации в каталоге; исполнение корпуса не установлено |
| Отдельный круглый инклинометр SJ410 | Не установлен | Жёлтая шкала, британский проспект ~1986 |
| Inclinómetro Jeco, Santana | 00000A00192 [~] | Отдельный чёрный корпус с проводом, папка аксессуаров ~2000 |
| Креномер экспортной Special Edition | 34850-83000 [EPC] | Отдельный круглый прибор на схеме SJ413 / SJ413K |
| Электронный мультиметр | Не установлен | Экран в отдельном корпусе; JA12 / JA22, JA22 Landventure |
Проспект подтверждает предложение прибора на конкретном рынке, но не весь срок его выпуска. Опция, дилерский аксессуар и оборудование спецверсии — разные варианты применяемости. Номер позиции на странице не является номером детали.
Парный аналоговый блок: высотомер и уклономер
Два исполнения с одинаковым назначением различаются корпусом и установкой: отдельный прибор сверху торпедо у Drover и блок, встроенный в панель, у Samurai / Jimny. Их не следует объединять в одну конструкцию [obs].
Отдельный корпус для установки сверху торпедо — Holden Drover

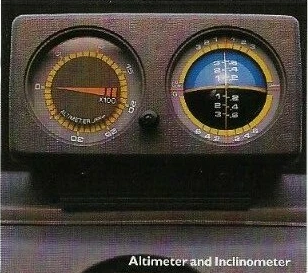

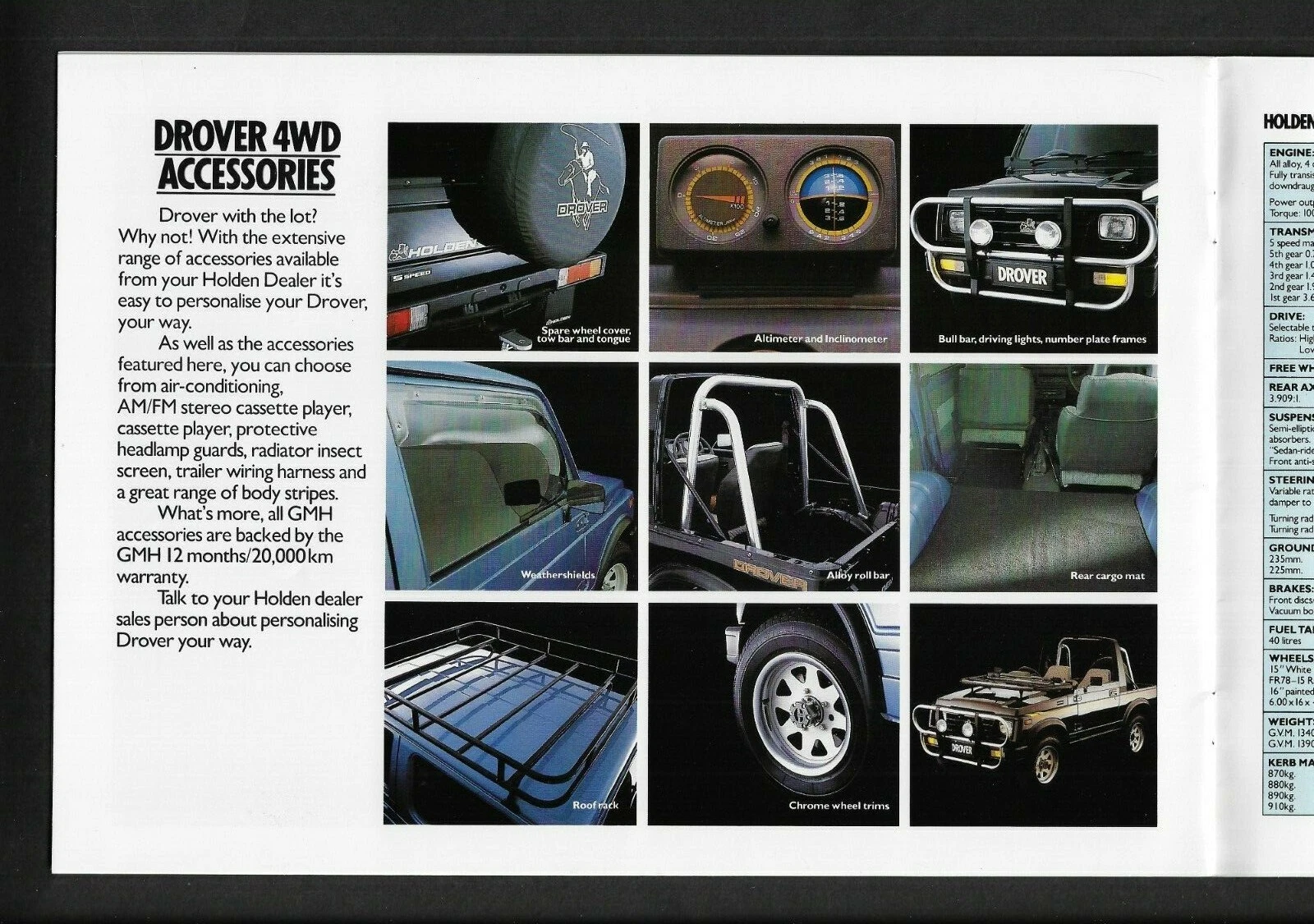

Holden Drover, январь 1986: подпись Altimeter and Inclinometer прямо определяет назначение обоих приборов. Слева стрелочный высотомер, справа указатель наклона с горизонтом и шкалами. Разбор с. 10 проспекта TR 14433 [~]. Это отдельный корпус для установки сверху торпедо, отличающийся от блока Samurai / Jimny ниже [obs]. Номер Suzuki / Holden, изготовитель и крепёж в этом издании не указаны.
Блок для установки в панель — Samurai / Jimny

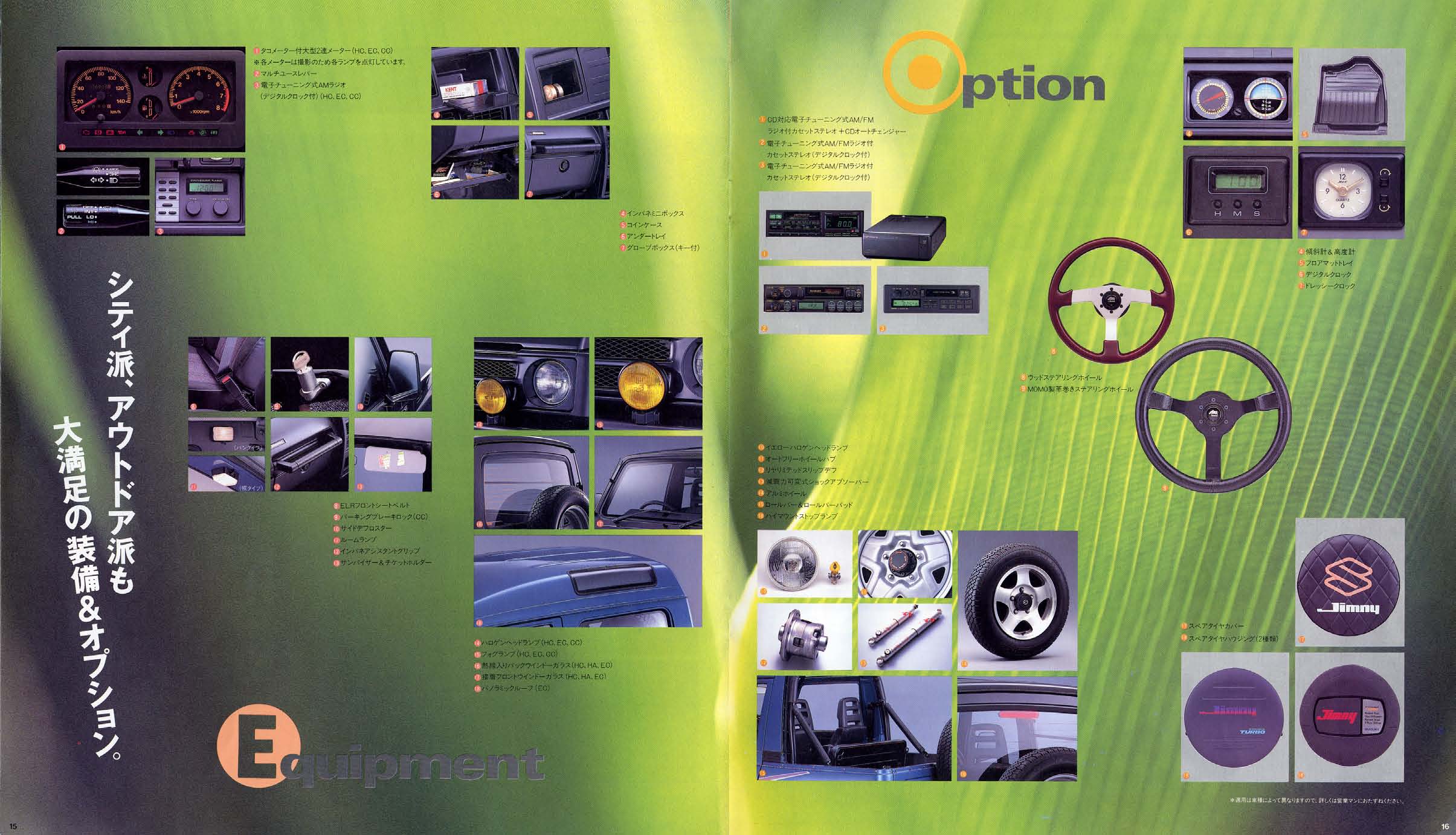

JA11 тип 2, апрель 1992: парный блок на странице Option. Разбор с. 16 [~]. Тот же аксессуар показан в экспортной листовке и на торпедо американского Samurai [obs]. В отличие от Drover, это блок для установки в панель.
| Материал | Применяемость и сведения о приборе |
|---|---|
| Samurai, США, каталог начала 1988 | Установка над центральными дефлекторами, рядом с отдельными часами. 57 — позиция Altimeter-Inclinometer, не номер Suzuki. Номер крепежа и способ монтажа не приведены [~] |
| Экспортная листовка Genuine Accessories — samurai / sierra | Подпись Altimeter/Inclinometer Set, 34850-70A10 связывает номер с изображённым комплектом [~] |
| JA11 тип 2, апрель 1992, с. 16 | Предложен как Option. Цифра у фото — номер иллюстрации; Suzuki PN не напечатан [~] |
| JA11 тип 4, ~1994 | Парные приборы среди аксессуаров; номер не установлен [~] |

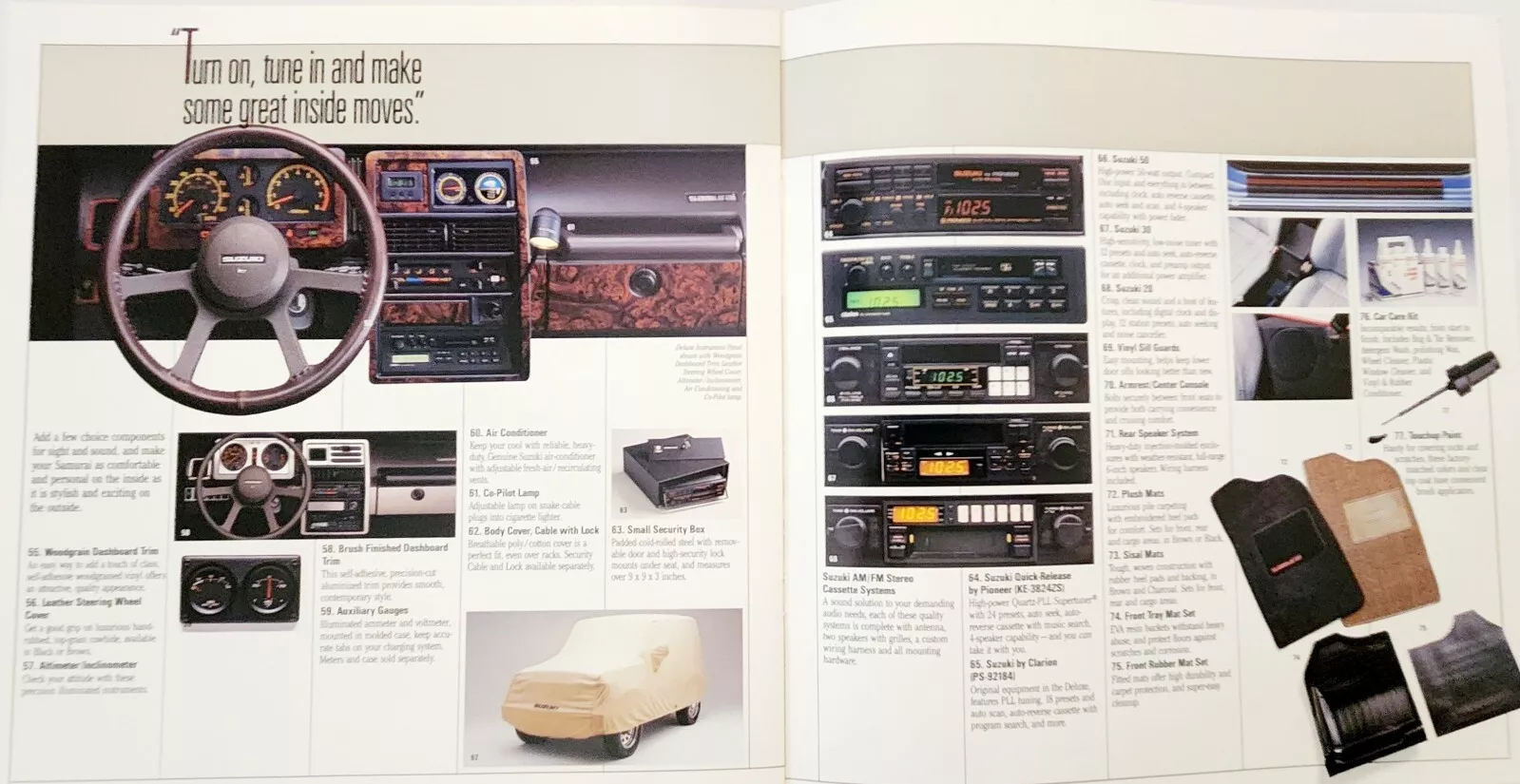

Американский Genuine Accessories: альтиметр и инклинометр, позиция 57, справа от часов, над квадратными центральными дефлекторами [obs — уточнение автора]. Показанные отдельно под позицией 59 амперметр и вольтметр на этом установочном фото не изображены. Разбор разворота.
Jimny 1300 Sierra, май 1993: альтиметр и инклинометр справа от отдельного левого прибора / часов в верхней части центральной консоли [obs — уточнение автора]. Ниже находятся дефлекторы и аудио; обрамление под дерево относится к отделке консоли. Каталожный номер именно показанного комплекта не установлен. Разбор каталога SGA 99000-48325, разворот 2–3.
Высотомер / уклономер присутствует уже в американской листовке 10.1985, в списке 9/1986 и на обороте каталога 1/1988. В этих материалах конкретный номер прибора не установлен [~].
34850-70A10 — номер комплекта в экспортной листовке. В локальной выборке EPC он не найден; отсутствие в этой выборке не доказывает прекращения поставок или отсутствия номера в других каталогах. Единицы высоты в мелких иллюстрациях уверенно не установлены.
В японском каталоге имеется 34850-70A00, название メータアッシ,クリノ/アルチ — блок клинометра / альтиметра. У строки JA11 указан изготовитель ジェコー — Jeco, условие SC и период 06.1992–03.1994; у JA71 — условие WW в разделе 11.1987–01.1990. Это условия конкретных строк, а не общая штатная применяемость ко всем JA11 / JA71. Источники [EPC]: JA11 SC3, поз. 45, JA71, поз. 51. Сопоставление этого номера с конкретным прибором на странице Option отдельно не подтверждено.

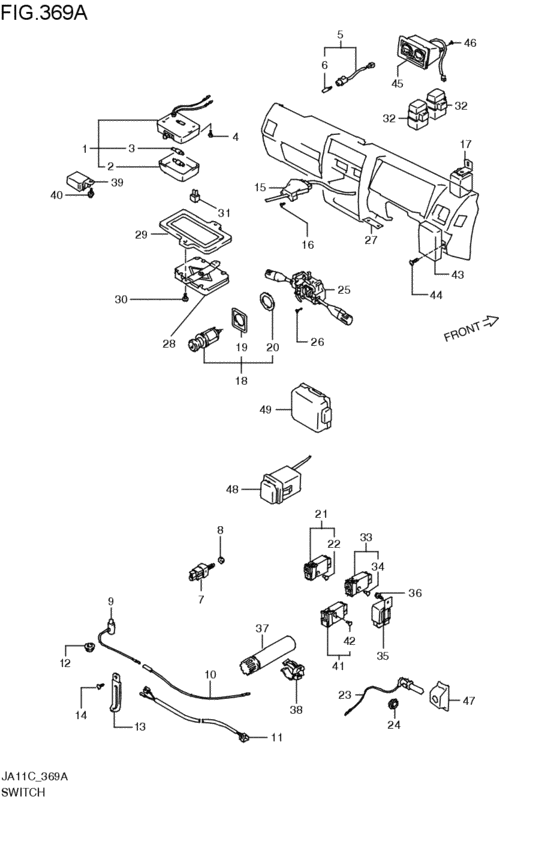

Схема JA11, FIG.369A: 45 — блок 34850-70A00, 46 — крепёж. Видны два прибора в прямоугольном корпусе и провод. Разбор схемы и применяемости [EPC]. Этот рисунок относится к японскому номеру; он не устанавливает номер блока Drover или замену 34850-70A10.
Другие рынки
В каталоге SJ413 1985 MY, Canada имеется ещё один номер: 99980-79A28-001 — Altimeter/inclinometer assy., группа Samurai accessories (NOT ILLUSTRATED). Это предложение аксессуара без изображения; отнести его к корпусу Drover или к блоку для установки в панель по этой строке нельзя. Каталог Канады, группа 3817160 · Разбор каталожной записи [EPC].
| Рынок / материал | Что подтверждено |
|---|---|
| Канада, страница «Personal.», без даты | Altimeter / Inclinometer Gauges в ассортименте аксессуаров; номер и точная дата не указаны [~] |
| Нидерланды, SJ410 / SJ413, ~1987 | Дополнительный прибор на развороте «Alles onder controle»; не основание считать его стандартным у всей гаммы [~] |
| Нидерланды, Samurai, 15.01.1994, с. 7 | Подпись hoogte- en hellingsmeter … zijn optie прямо относит высотомер / уклономер к опциям; номер не приведён [~] |
Отдельные инклинометры
SJ410: круглый прибор с жёлтой шкалой

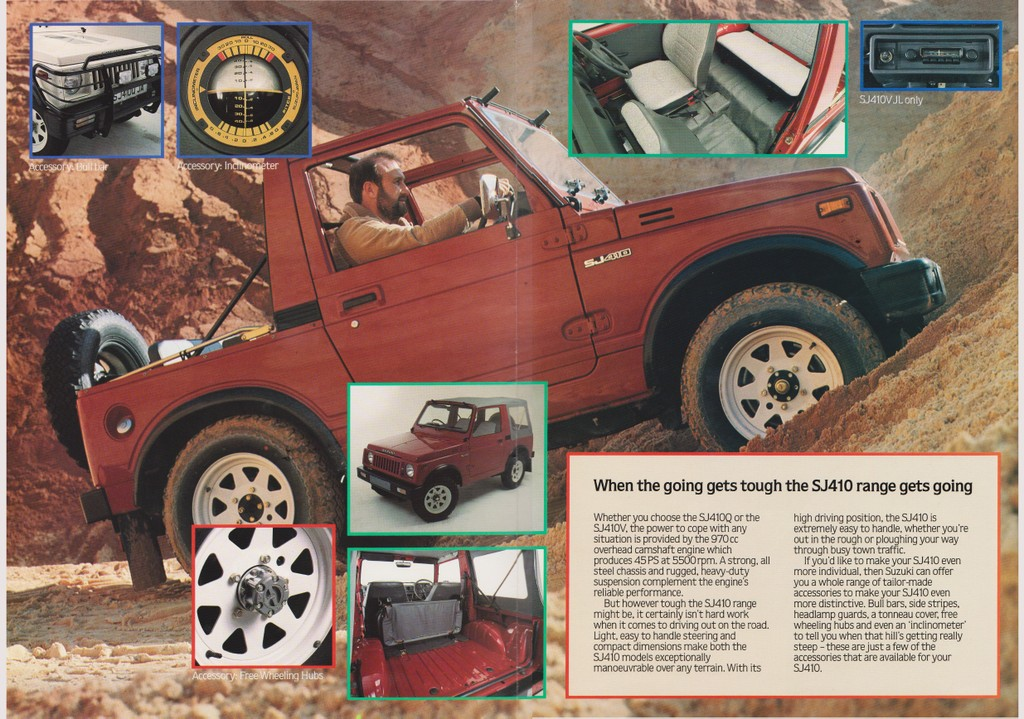

Великобритания, ~1986: Accessory: Inclinometer. Разбор проспекта SJ410 Passenger Cars [~]. Показан один прибор с горизонтом и угловыми шкалами; соседнего высотомера на этой иллюстрации нет. Номер и изготовитель не указаны.
У Santana SJ410, ~1985, креномер показан на торпедо отдельно от подиума с двумя дополнительными приборами над консолью. Два прибора в подиуме нельзя автоматически считать парой «альтиметр / инклинометр»: в том же списке есть тахометр, манометр и амперметр, а их точное распределение по фото не установлено [~]. В британском каталоге Samurai, ~1990–93, инклинометр также входит в группу Instrumentation and lighting, без PN [~].
JA51 Jimny 1300, японский буклет с приложенным прайсом 11.1987: похожий круглый прибор с жёлтой шкалой показан в OPTIONAL PARTS. Маленькая подпись не читается надёжно; каталожный номер не установлен, тождество британскому исполнению и номеру 34850-83000 не доказано. Разбор с. 18–19 [~].
Jeco в папке аксессуаров Santana

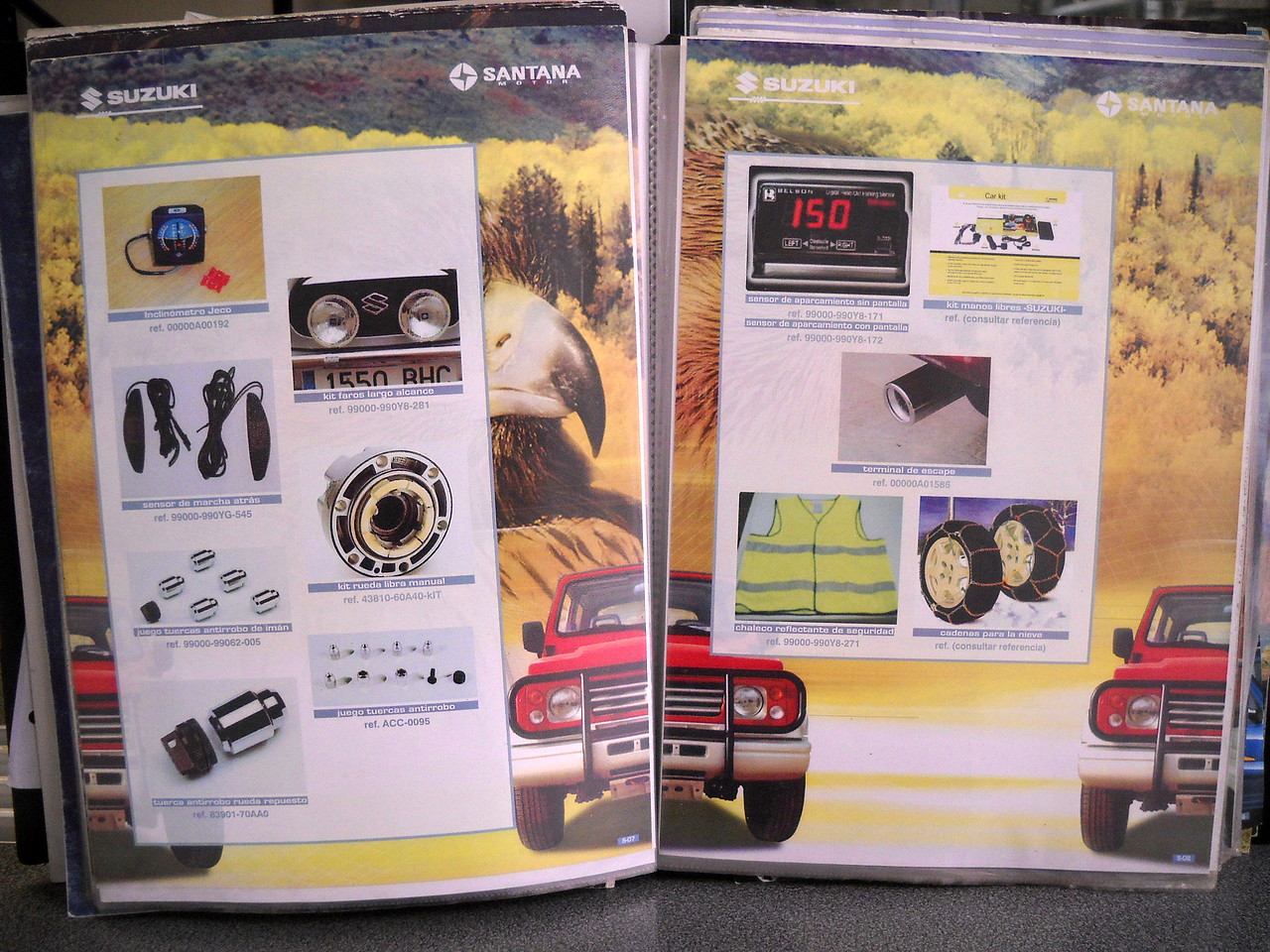

Отдельный прибор в чёрном корпусе с проводом и разъёмом; подпись Inclinómetro Jeco, номер 00000A00192. Разбор папки «Samurai Accesorios», ~2000 [~]. Дата приблизительная. Номер относится к предложению Santana; схема подключения и электрические характеристики не приведены. Отождествлять его с японским парным комплектом по одному имени Jeco нельзя.
Электронный мультиметр JA12 / JA22

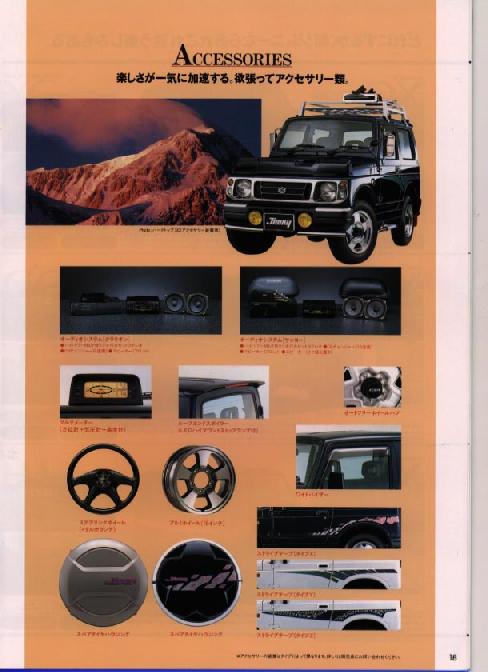

Отдельный электронный мультиметр на странице Accessories японского проспекта JA12 / JA22, 1995. Разбор с. 19 [~]. В описании указаны компас и высотомер; номер не установлен. Маленькая иллюстрация не позволяет уверенно прочитать все режимы экрана.
У JA22 Landventure, ~1996, мультиметр указан в составе специального пакета (проспект, с. 5) [~]. Здесь это оборудование конкретной спецверсии, тогда как в общем проспекте он представлен среди аксессуаров. Наличие компаса и высотомера не подтверждает функцию измерения наклона; этот прибор не следует называть инклинометром без дополнительного источника.
Номера и пределы сопоставления
| Номер | Что установлено | Ограничение |
|---|---|---|
| 34850-70A10 | Altimeter/Inclinometer Set в экспортной листовке [~] | В просмотренной локальной выборке EPC отсутствует; замена на 34850-70A00 не подтверждена |
| 34850-70A00 | Японский блок клинометра / альтиметра; строки JA11 SC и JA71 WW [EPC] | Номер конкретного экземпляра на фото буклета не установлен |
| 99980-79A28-001 | Altimeter/inclinometer assy., аксессуары SJ413 1985 MY, Canada [EPC] | В каталоге без иллюстрации; корпус и связь с другими номерами не установлены |
| 34850-83000 | Clinometer assy для экспортного пакета Special Edition; на схеме отдельный круглый прибор [EPC] | Сопоставление со шкалами и цветами на фотографиях не подтверждено |
| 00000A00192 | Inclinómetro Jeco в папке Santana [~] | Нет подтверждённой замены на номер Suzuki или совместимости с парными блоками |
| Не установлен | Блок Drover, ряд американских / канадских предложений и электронный мультиметр | Внешнее сходство и функция не заменяют номер детали |
Каталожный креномер Special Edition

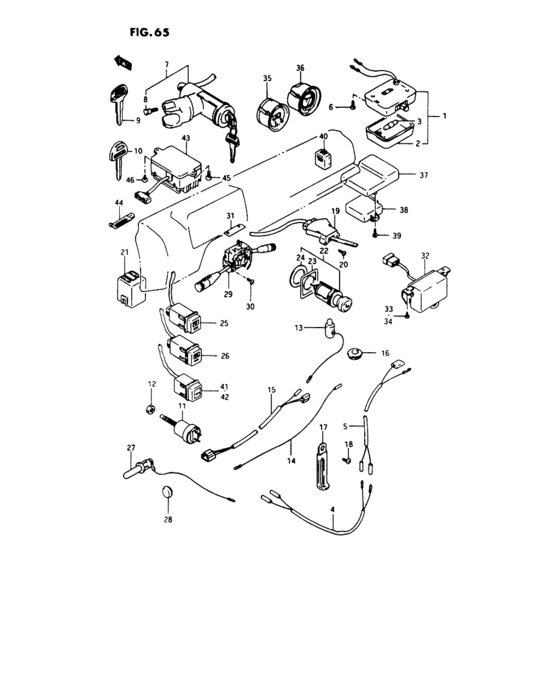

SJ413 / SJ413K, Africa, FIG.65: 36 — креномер 34850-83000; 35 — часы 34600-83020. Это два самостоятельных прибора. Разбор схемы [EPC].
34850-83000 — Clinometer assy отмечен условием SPECIAL EDITION у экспортных SJ413 TYPE 1–3 и SJ413 / SJ413K. Источник [EPC]: SJ413 TYPE 1, поз. 30; контекст экспортной Special Edition.
Эта запись относится к оговорённому пакету оборудования, а не ко всем машинам модельного года. Схема показывает отдельный круглый прибор с цилиндрической задней частью; в каталоге TYPE 1–3, Pacific, он обозначен позицией 30. Цвет и разметка шкалы по рисунку не устанавливаются: британский прибор с жёлтой шкалой и испанский Jeco не подписаны этим номером.
Фотографии передней стороны и соседство приборов на торпедо не подтверждают одинаковые корпуса, крепёж, шкалы или подключение. Цепочки замен между перечисленными номерами в рассмотренных источниках не установлены.
Приборы контроля двигателя и электросистемы

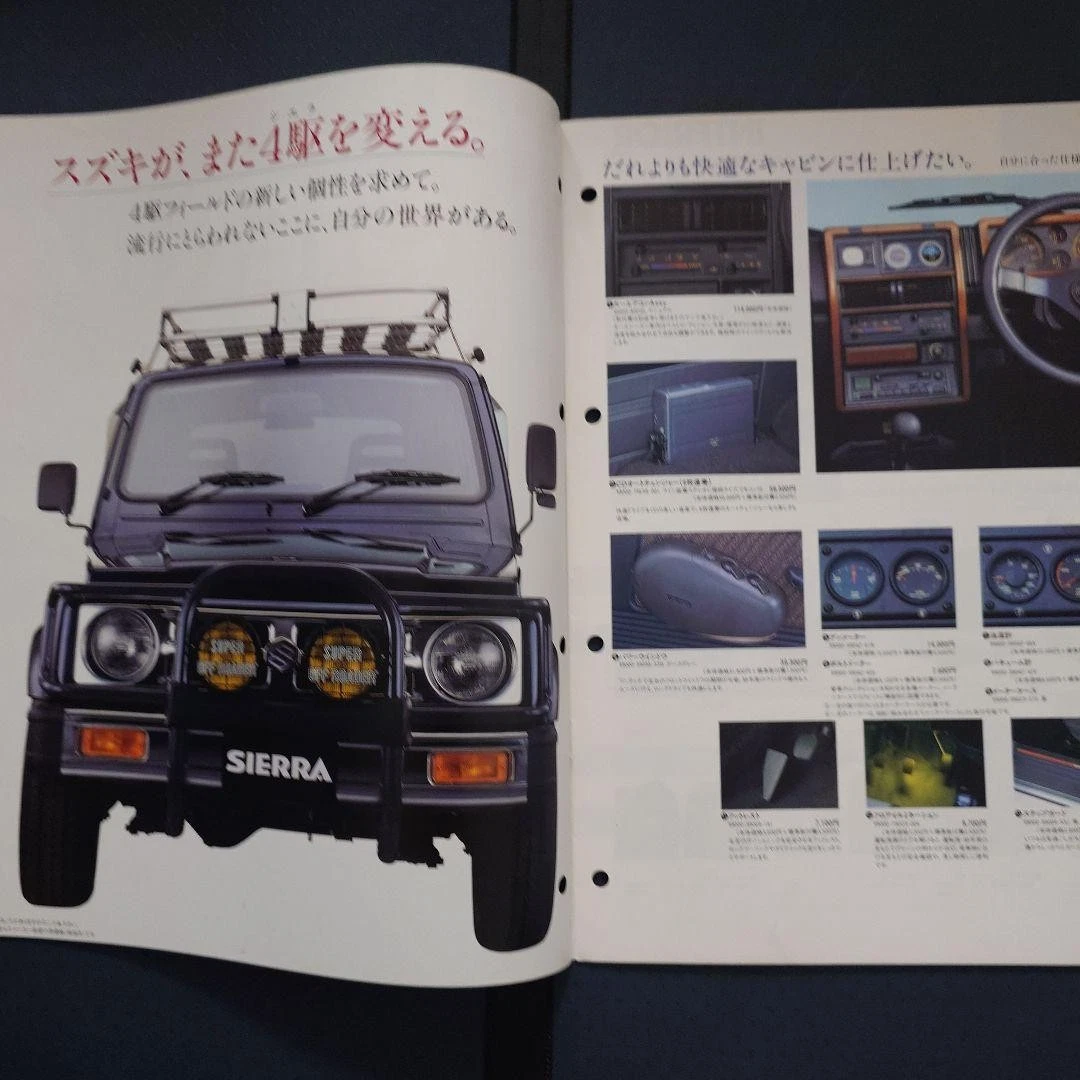

В каталоге Sierra 05.1993 рядом перечислены компас, вольтметр, манометр масла, вакуумметр и отдельный корпус. Эти позиции не определяют пару «высотомер / уклономер». Ассортимент и сравнение корпусов для разных торпедо.
Что ещё уточнить
- Найти фотографии маркировки и оборота комплектов 34850-70A00, 34850-70A10 и 34850-83000; сопоставить корпуса и шкалы.
- Установить номера и инструкции монтажа приборов Drover и электронного мультиметра, а также распиновку Jeco 00000A00192.
- Найти более чёткое изображение электронного прибора и полный перечень его режимов.
