Омыватели фар
На SJ410 и Samurai встречаются омыватели основных фар с выступающими форсунками на верхней поверхности переднего бампера. Их хорошо видно перед круглыми фарами на приведённых ниже снимках. Каталожная сводка связывает отдельную группу Headlamp washer с Финляндией, Норвегией и Швецией; фотографии показывают конкретные установки, но не устанавливают штатность системы для всех машин этих рынков.
Как выглядят на машине

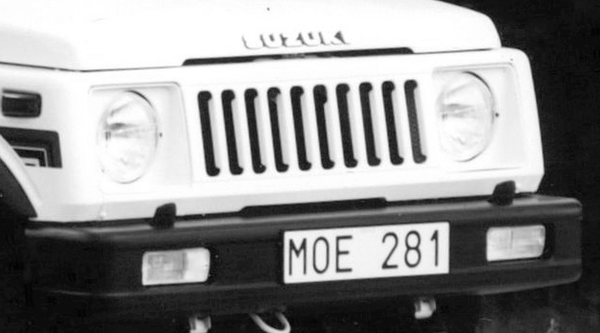

SJ410 JL Soft Top MOE 281
Два тёмных корпуса стоят на верхней поверхности бампера перед основными фарами. Омыватели опознаны автором [obs]. Номер MOE 281 предположительно шведский [?]; подпись autowp «1982–85» не задаёт точный год выпуска этой машины или период применения системы. Номера деталей и статус установки по кадру не определяются. Разбор фото и полный оригинал.

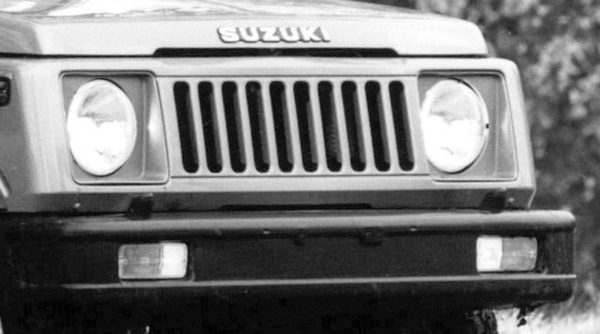

SJ410 JL Soft Top без боковых полос
Ещё один SJ410 JL с омывателями перед фарами, опознанными автором [obs]. Рынок и точный год не установлены. Сходное расположение форсунок не доказывает совпадение номеров комплекта с MOE 281. Разбор фото и полный оригинал.

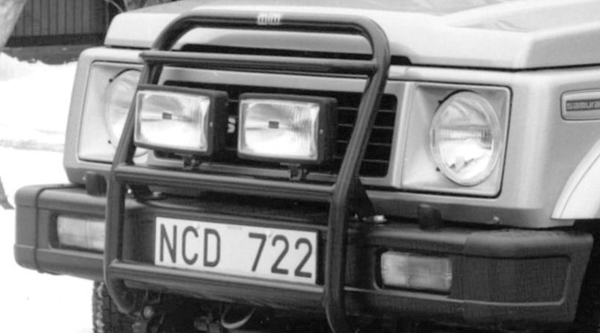

Samurai High-Roof NCD 722
Форсунки видны на бампере перед основными круглыми фарами [~]. Защитная дуга частично перекрывает передок, однако омыватели относятся к основным фарам, а не к двум дополнительным прямоугольным фонарям. Номер NCD 722 предполагает Швецию [?]. Дата, точный рынок, номера деталей и заводской либо дилерский статус установки не установлены. Разбор фото и полный оригинал.
Рынки и каталожные исполнения
В сводке отличий рынков для Финляндии E15, Норвегии E16 и Швеции E17 отмечена подгруппа омывателя фар [EPC]. Для тех же рынков выделены исполнения переднего бампера SJ410, SJ413 и Samurai. Это основание сопоставлять бамперы с установкой омывателей; форму отверстий и креплений ещё нужно проверить по самим деталям. Каталоги для перепроверки: SJ410 и SJ413 / Samurai, группа Headlamp washer.
Наличие группы в каталоге не устанавливает единый год появления системы и не подтверждает продажу отдельного аксессуарного комплекта. Для показанных машин пока не определено, входили ли омыватели в обязательное рыночное оснащение, были опцией или устанавливались отдельно.
Бамперы: исполнения под омыватели и сервисные замены.
Выключатели
В реестре электрооборудования приведены следующие номера выключателей омывателя фар [EPC]:
| Модель / поколение каталога | Номер выключателя | Ограничение |
|---|---|---|
| SJ410 | 37930-80000 | Точная применяемость по исполнениям и серийным номерам требует уточнения |
| SJ413 | 37930-80010 | Не назначается каждому SJ413 по одному названию модели |
| Samurai -4 | 37930-83000, 37930-86000 | Два исполнения; граница между ними и взаимозаменяемость не установлены |
Источники каталожной сводки: SJ410, SJ413 TYPE 1–3 и Samurai -4, группы Switch / Headlamp washer. Эти номера не определяют форму клавиши, разъём и номер всей системы; связь с каждой показанной установкой не установлена.
Открытые вопросы
- Установить номера форсунок, креплений, бачка, насоса, шлангов и прочих деталей системы; проверить различия SJ410, SJ413 и Samurai.
- Уточнить применяемость по кузовам, грейдам, поколениям каталога и серийным номерам, а также штатность / опционность на E15, E16 и E17.
- Найти изображения выключателей и инструкцию работы системы: условия включения, схему питания и связь с основным освещением.
- Подтвердить рынки и даты трёх показанных машин; сопоставить видимые форсунки с каталожными исполнениями.
