Расширители арок SJ410 и Samurai: схемы Suzuki EPC
Схемы показывают три конструкции: узкие накладки SJ410, ранние широкие расширители Samurai и поздний узел с отдельным кантом. Полные оригиналы сохранены без изменения байтов. Вырезки сохраняют крыло, расширитель и номера выносок, без увеличения и ретуши. Источники, координаты и контрольные суммы — в manifest.csv.
Ограничение рисунков позднего узла [obs — уточнение автора, 25.10.2026]. Для расширителей 70A00 в каталогах сохранили прежнее изображение со ступенькой у примыкания к крылу, хотя на реальных поздних деталях её нет. Это не признак ошибочного выбора каталога: передняя и задняя схемы MY 1990–95 относятся к номерам 70A00, указанным у соответствующих выносок. Геометрию профиля нужно сравнивать по фотографиям деталей и автомобилей, а не по сохранённому старому очертанию на схеме.
SJ410: передняя накладка

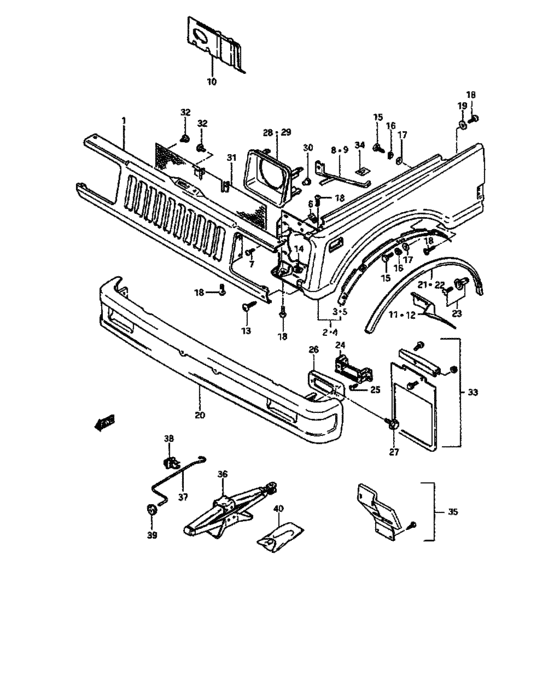

21–22 — передние накладки 77111-80000-281, 77121-80000-281, сервисные замены 77110-80810-281, 77120-80810-281. [EPC].
Страница каталога · Оригинал изображения у агрегатора · Полная схема.
SJ410: задняя накладка

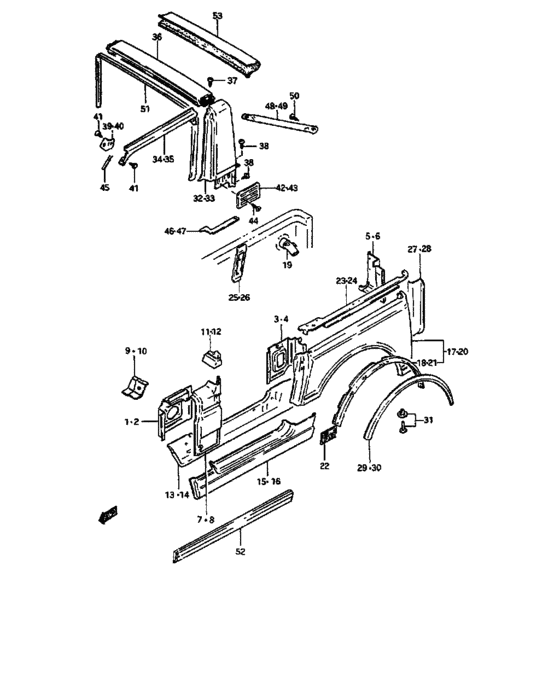

29–30 — задние накладки 77131-80000-281, 77141-80000-281, сервисные замены 77130-80810-281, 77140-80810-281. [EPC].
Страница каталога · Оригинал изображения у агрегатора · Полная схема.
Samurai MY 1986–88: ранний широкий расширитель

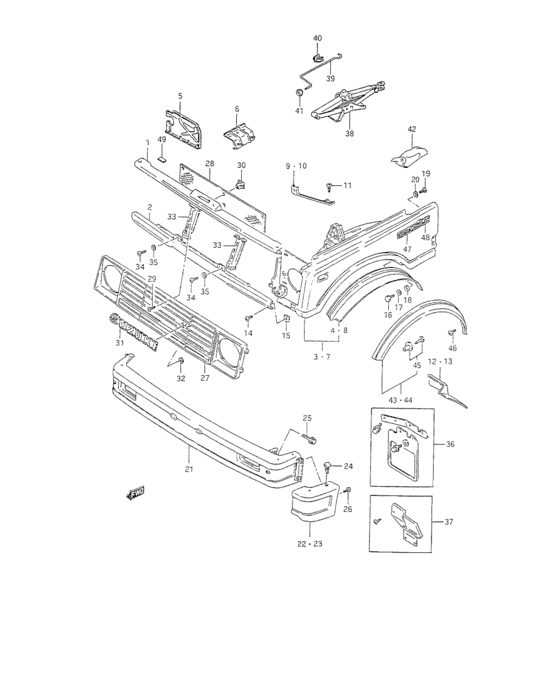

43–44 — цветные расширители серии 83812, в том числе неокрашенные сервисные 77140-83812-799, 77130-83812-799; 45 — крепёжная клипса. [EPC].
Страница каталога · Оригинал изображения у агрегатора · Полная схема.
Samurai MY 1990–95: передний расширитель и кант

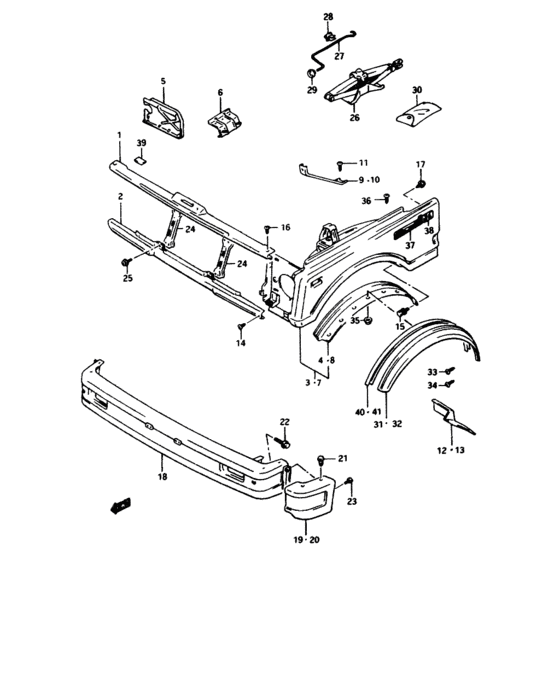

31–32 — расширители 58630-70A00-000, 58830-70A00-000; 40–41 — отдельные канты 77130-70A00-5VZ, 77140-70A00-5VZ либо 77130-70A00-5WA, 77140-70A00-5WA по применяемости. [EPC].
Страница каталога · Оригинал изображения у агрегатора · Полная схема.
Samurai MY 1990–95: задний расширитель и кант

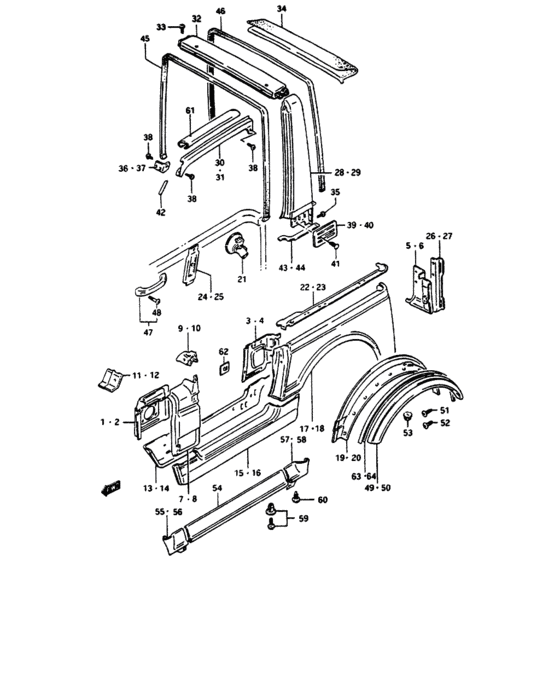

49–50 — расширители 64250-70A00-000, 64650-70A00-000; 63–64 — отдельные канты. Номер канта повторяется на диагонально противоположном переднем крыле. [EPC].
