Перегородка SJ413 TYPE 4–5: схема Suzuki EPC

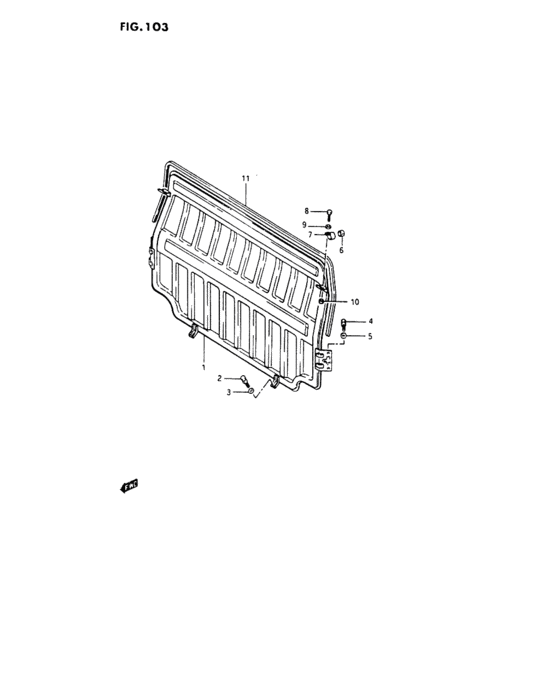

Fig. 103, Partition panel (Q:Cyprus,W:F), каталог SJ413 TYPE 4–5. Позиция 1 — 81250-80000, Panel, partition, количество 1, условие 2 PERSONS. Для короткого открытого кузова заголовок задаёт Q:Cyprus — Кипр; соседняя пометка W:F не распространяется на все длиннобазные машины. Каталог, группа 3817503 [EPC].

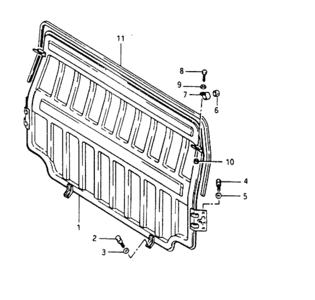

На рисунке видны сплошная ребристая панель, боковые и нижние точки крепления, верхние зажимы и окантовка. Позиция 6 — 81262-80000, две прокладки зажимов; позиция 7 — 09402-26601, два зажима; позиция 11 — 81263-80000, окантовка, с заменой 84646-80000. Эти позиции относятся к выбранной схеме; для TYPE 6–7 состав крепежа отличается. Применяемость и сопоставление.

Полная схема взята из ранее сохранённой выгрузки Suzuki EPC, сверка 26.10.2026. Исходное изображение Megazip · Полная локальная схема. Оригинал сохранён без изменения байтов; техническая опись — manifest.csv, координаты вырезки — в описи иллюстраций.
