Suzuki Katana — «Tangguh & Efisien», синяя машина, без даты [~]
Индонезийский буклет о закрытой Katana с высокой крышей, круглой оптикой, светлыми легкосплавными дисками и серебристо-голубой бортовой графикой. Сохранены четыре фотографии: обложка, две половины внутренней композиции и спецификация. Напечатанные номера страниц не видны; полнота бумажного издания не установлена.
| Иллюстрация | Содержание |
|---|---|
 | Обложка KATANA / TANGGUH & EFISIEN, передний боковой ракурс на каменной площадке. |

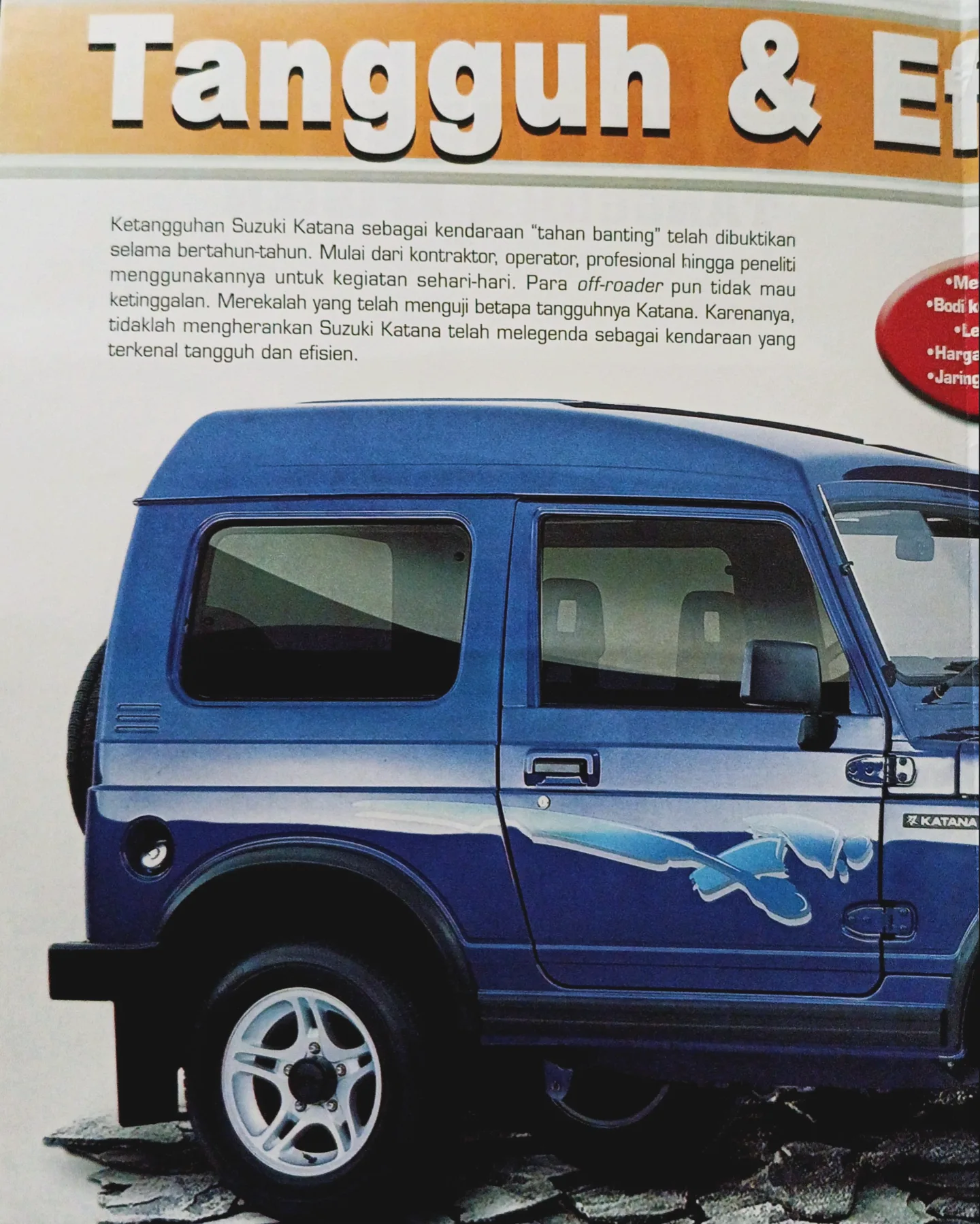

 | Левая часть внутренней композиции: рекламный текст и крупный борт. Перед машины обрезан границей фотографии. |

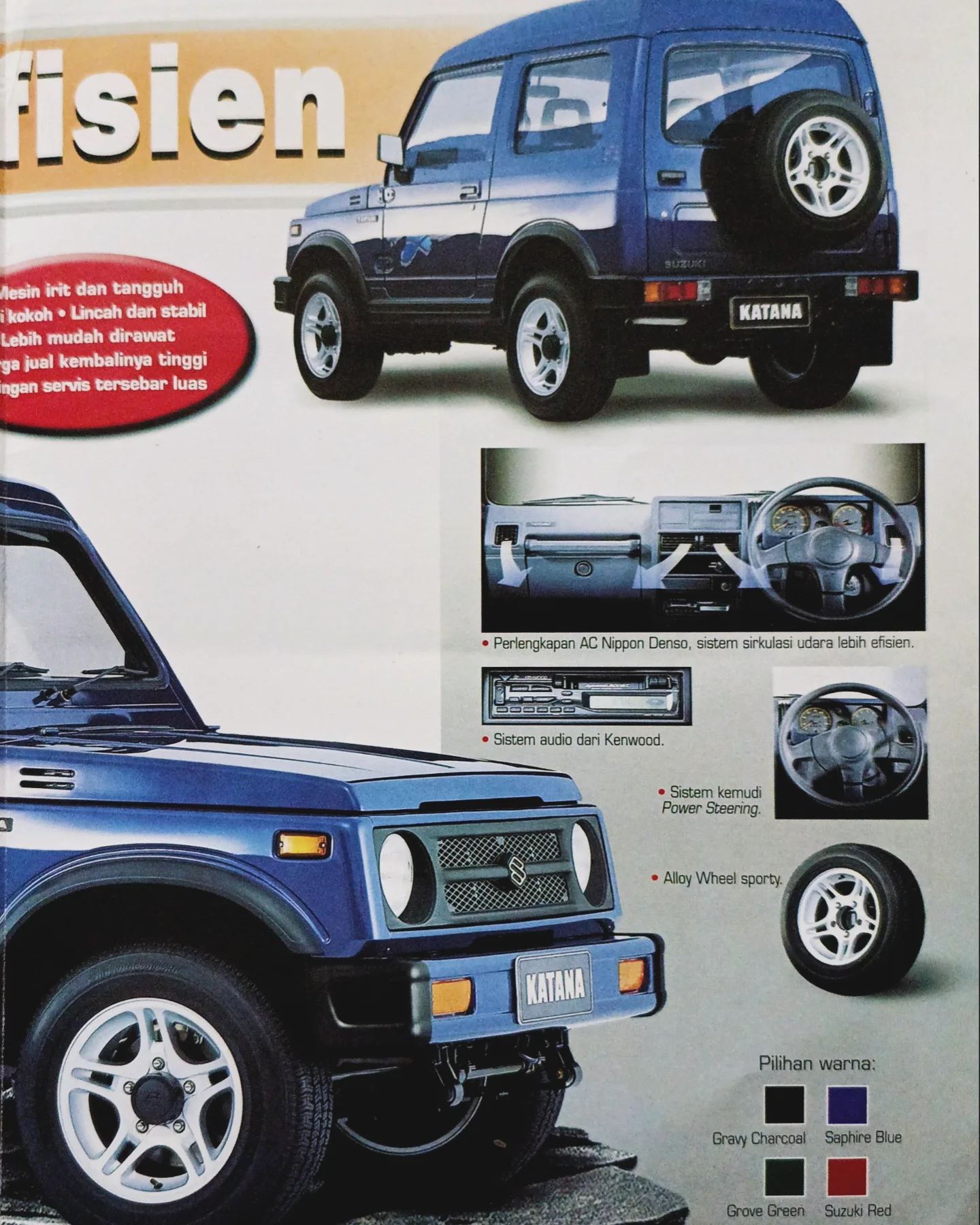

 | Правая часть: задний ракурс, салон, аудиосистема, ГУР, колесо и четыре цвета; левый край текста и машины обрезан. |

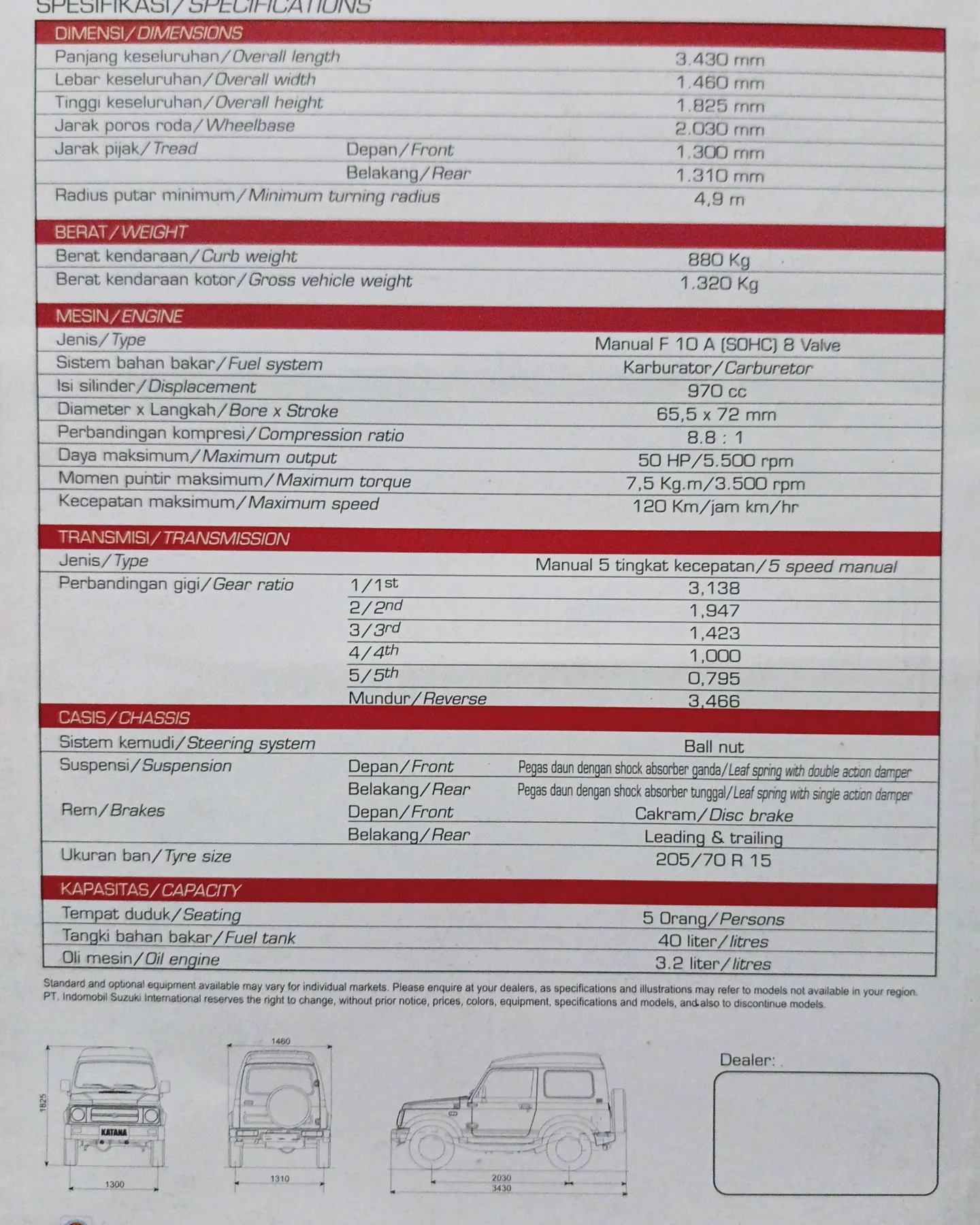

 | SPESIFIKASI / SPECIFICATIONS, размерные чертежи, поле Dealer и общая оговорка оснащения. |
Происхождение и отождествление
Комплект передан автором справочника через inbox 28.10.2026. Сопроводительного текста или ссылки в принятом наборе нет; коллекционер и страница републикации неизвестны. На спецификации названа PT. Indomobil Suzuki International. Печатная дата и код издания не найдены; принадлежность к DX / GX на видимых участках не подписана.
Одинаковый заголовок не делает этот комплект копией красного «Tangguh & Efisien». Здесь синяя машина и другая графика, простая панель без отделки под дерево, иные фотографии, подписи и палитра. Отличается таблица: высота 1825 вместо 1680, есть полная масса 1320 кг, максимальная скорость и масло двигателя. Порядок выпуска двух изданий неизвестен. Это также не буклет DX / GX, ~2001 по коллекционеру.
Технические характеристики
| Параметр | Запись в этом буклете |
|---|---|
| Длина / ширина / высота | 3430 / 1460 / 1825 мм |
| База | 2030 мм |
| Колея передняя / задняя | 1300 / 1310 мм |
| Минимальный радиус разворота | 4,9 м |
| Снаряжённая / полная масса | 880 / 1320 кг |
| Двигатель | Строка Manual F 10 A (SOHC) 8 Valve; слово Manual сохранено как особенность печати |
| Объём / питание | 970 см³, карбюратор |
| Диаметр × ход | 65,5 × 72 мм |
| Сжатие | 8,8:1 |
| Максимальная мощность | 50 HP / 5500 об/мин, стандарт измерения не назван |
| Максимальный момент | 7,5 кгс·м / 3500 об/мин |
| Максимальная скорость | 120 км/ч, не результат испытания |
| КПП | 5 speed manual |
| I / II / III / IV / V | 3,138 / 1,947 / 1,423 / 1,000 / 0,795 |
| Задний ход | 3,466 |
| Рулевое управление | Ball nut; отдельно на иллюстрации подписан Power Steering |
| Подвеска спереди | Рессоры, double action damper |
| Подвеска сзади | Рессоры, single action damper — буквальная запись требует проверки конструкции |
| Передние / задние тормоза | Disc brake / Leading & trailing; сзади барабанная схема с ведущей и ведомой колодками |
| Шины | 205/70 R15 |
| Число мест | 5 persons; схема задних сидений не показана |
| Бензобак | 40 л |
| Масло двигателя | 3,2 л, определение нормы и учёт фильтра не указаны |
Размерные чертежи повторяют высоту, ширину, базу, длину и колею таблицы. Просвет, главная пара, раздаточная коробка, индекс двигателя по номеру, номера деталей и формула привода в видимой таблице не даны. Из принадлежности других Katana к 4×2 нельзя получать новую строку спецификации этого листа.
Оснащение: что названо прямо

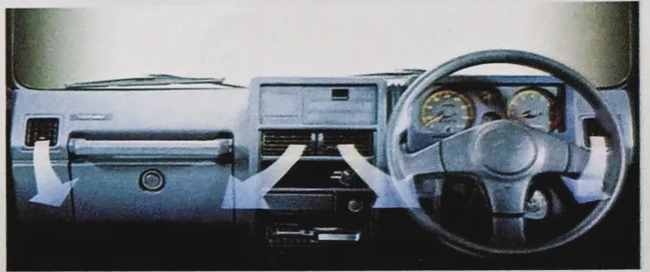

- Perlengkapan AC Nippon Denso, sistem sirkulasi udara lebih efisien — кондиционер Nippon Denso, реклама более эффективной циркуляции воздуха. На фото показаны стрелки потоков, центральные и боковые прямоугольные дефлекторы. Простая светлая панель, пассажирский поручень, круглый замок бардачка, руль справа и центральный блок с аудио. Отделки под дерево нет. Полные шкалы комбинации приборов не читаются; её индекс не установлен.
- Sistem audio dari Kenwood — аудиосистема Kenwood. Есть отдельная иллюстрация кассетного аппарата, кнопки слева и дисплей справа. По композиции панели сходен с аппаратом красного буклета; индекс, номер Suzuki и тождество модели не установлены. Марка здесь названа самим изданием, а не современным комментарием.
- Sistem kemudi Power Steering — усилитель рулевого управления, сопровождается отдельным фото руля. Тип насоса, механизм и номера не указаны.
- Alloy Wheel sporty — спортивные легкосплавные диски. Светлые широкие спицы, тёмный центр; размер обода и изготовитель не подписаны. Колесо показано целиком с шиной.
Английская сноска предупреждает о различиях стандартного и дополнительного оснащения по рынкам, возможности показов недоступных в регионе моделей и праве изменять цены, цвета, оборудование, спецификации и модели без уведомления. Поэтому весь показанный комплект нельзя объявлять стандартом каждого DX / GX или всех лет Katana.
Фотографии машины и оформление
Короткий высокий закрытый кузов, круглые фары, сетчатая решётка со светлой S, наружные петли цельных дверей, дверные зеркала. Синий верх сочетается с широким светлым серебристым поясом по борту и тёмной нижней частью; отдельного кода двухцветной окраски нет. На поясе и двери голубые вытянутые / лопастные формы со светлой окантовкой. Рисунок отличается от красного издания.
На крыле KATANA, на задней двери SUZUKI, на демонстрационных табличках KATANA. Сзади вертикальная запаска с таким же светлым диском, большая задняя дверь со стеклом, ручка сбоку от запаски, фонари в бампере и крупные брызговики. Наружные янтарные, красные и внутренние светлые секции различимы; назначение каждой белой секции отдельно не проверено. Бамперы имеют светлую центральную поверхность и тёмные углы. Передние сиденья со сквозными подголовниками видны через стекло; ориентация задних мест не показана.
Основной текст рекламирует долговечность и экономичность Katana для подрядчиков, операторов, профессионалов, исследователей и любителей бездорожья; это не измеренная экономичность и не доказательство полного привода. Красный овал перечисляет экономичный выносливый двигатель, крепкий кузов, манёвренность / устойчивость, удобство обслуживания, остаточную стоимость и развитый сервис. Отдельные начала строк пересечены границей фотографии; обещания не превращены в технические параметры.
Палитра
Gray Charcoal, Saphire Blue, Grove Green, Suzuki Red — названия под четырьмя образцами. Написание Saphire и порядок слов Gray Charcoal сохранены; коды и признаки Metallic не напечатаны. В красном одноимённом издании вместо Gray Charcoal указан Superior White.
Сопоставление изданий
| Признак | Синее издание | Красное издание / DX–GX |
|---|---|---|
| Высота | 1825 мм и на чертеже | Красное: 1680 в таблице, 1825 на чертеже; DX / GX: 1825 |
| Колея | 1300 / 1310 мм | Красное: те же; DX / GX: 1210 / 1220 |
| Масса | 880 / 1320 кг | Красное: 880, полная не названа; DX / GX: 680 / 1170 |
| Панель | Простая серая, подпись Nippon Denso | Красное: отделка консоли под дерево и другой список обновлений |
| Аудио / ГУР | Kenwood и Power Steering прямо подписаны | Красное: Kenwood и ГУР — по комментарию коллекционера |
| Палитра | Gray Charcoal и ещё три цвета | Красное: Superior White вместо Gray Charcoal |
Эти расхождения не дают датировать расширение колеи, изменение массы или комплектаций без печатных дат и привязки к исполнению. Они не исправлены по сходству автомобилей.
Открытые вопросы
- Дата, код и полнота издания; ссылка на републикацию и имя коллекционера.
- Применяемость DX / GX, формула привода и каталожные границы массы / колеи.
- Индексы Kenwood и Nippon Denso, номера дисков и графики, коды краски.
- Проверка строки single action damper и определения нормы масла 3,2 л.
Дополнительный экземпляр / комплект фотографий
Материал передан автором справочника 28.10.2026. Общий источник подборки — Tokopedia, Brosur Katana, ссылку передал автор. Конкретная карточка товара, продавец и имя фотографа не установлены; сопроводительного текста в принятом наборе нет. Печатная дата и номер издания не найдены. Доступные виды не доказывают полноту издания.
| Иллюстрация | Содержание |
|---|---|

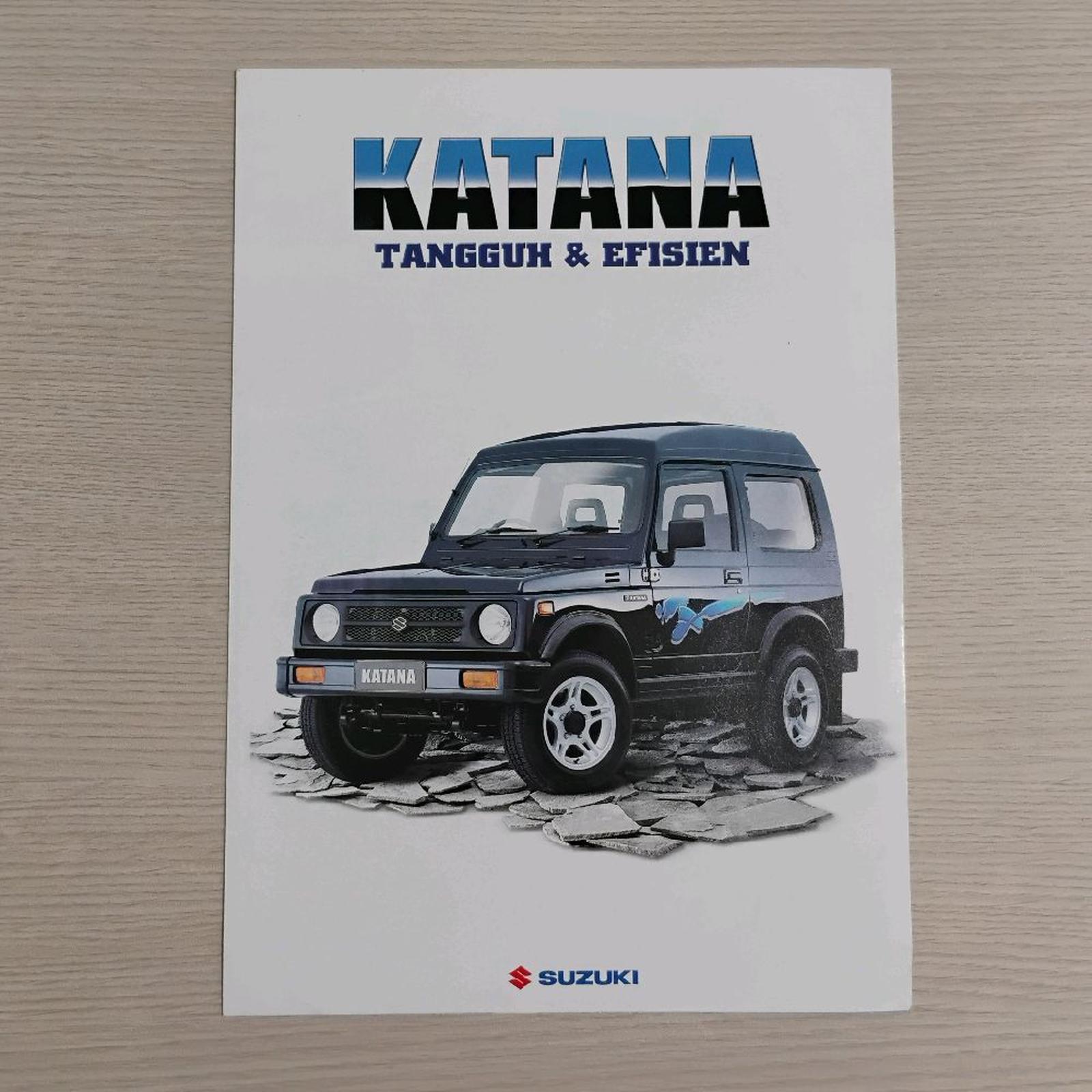

 | Обложка |

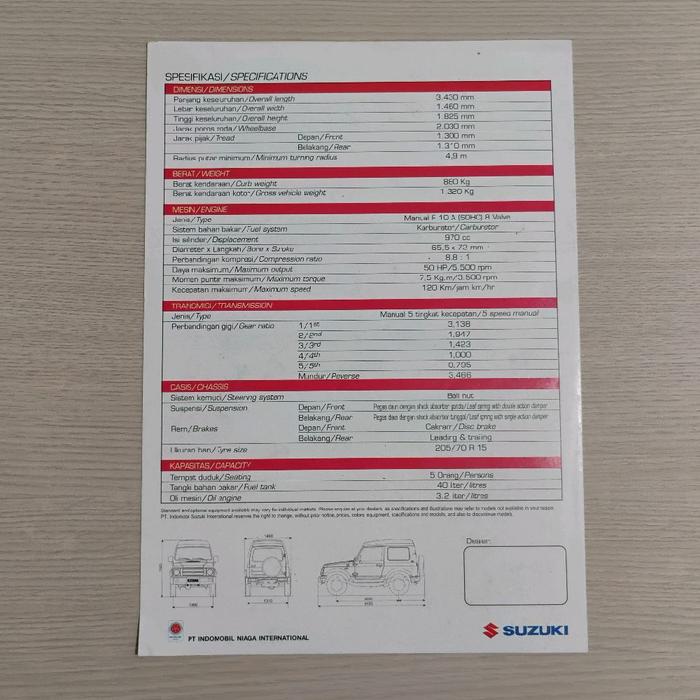

 | Спецификация |
 | Внутренний разворот / фрагмент |
Основания отождествления и полезные дополнения
Совпадают обложка с синей машиной на каменной площадке, серебристый борт и голубой рисунок, состав салонных фотографий и полная таблица с 880 / 1320 кг и 3,2 л масла. Это другой экземпляр / фотографирование того же печатного издания, а не самостоятельный новый буклет.
Полный внутренний разворот подтверждает, что ранее сохранённые левая и правая половины являются частями одной композиции. Новый вид спецификации сохраняет нижнюю строку PT. INDOMOBIL NIAGA INTERNATIONAL и логотип Suzuki; прежняя близкая фотография обрезала этот участок. Подпись PT. Indomobil Suzuki International в английской сноске относится к праву менять спецификации и не заменяет нижние издательские реквизиты. На фотографии обложки виден логотип Suzuki внизу. Верхние и нижние поля позволяют лучше судить о форме листа; порядковый номер / дата не найдены. Изображения не чётче предыдущих крупных фрагментов, поэтому числа и иллюстрации деталей по ним не заменяются.
Дополнительный экземпляр / комплект фотографий
Материал передан автором справочника 28.10.2026. Бумажная подпись RAJA_BROSUR. Общий источник подборки — Tokopedia, Brosur Katana, ссылку передал автор. Конкретная карточка товара, продавец и имя фотографа не установлены; сопроводительного текста в принятом наборе нет. Печатная дата и номер издания не найдены. Доступные виды не доказывают полноту издания.
| Иллюстрация | Содержание |
|---|---|

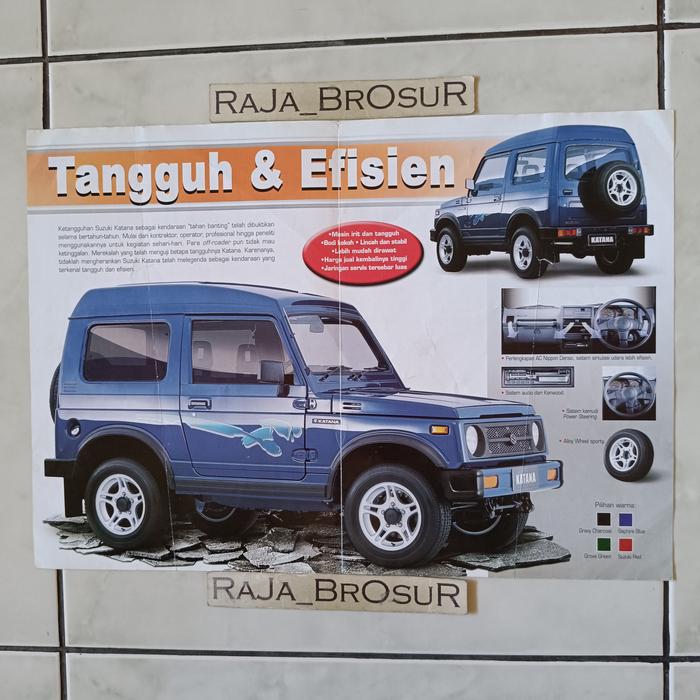

 | Внутренний разворот / фрагмент |

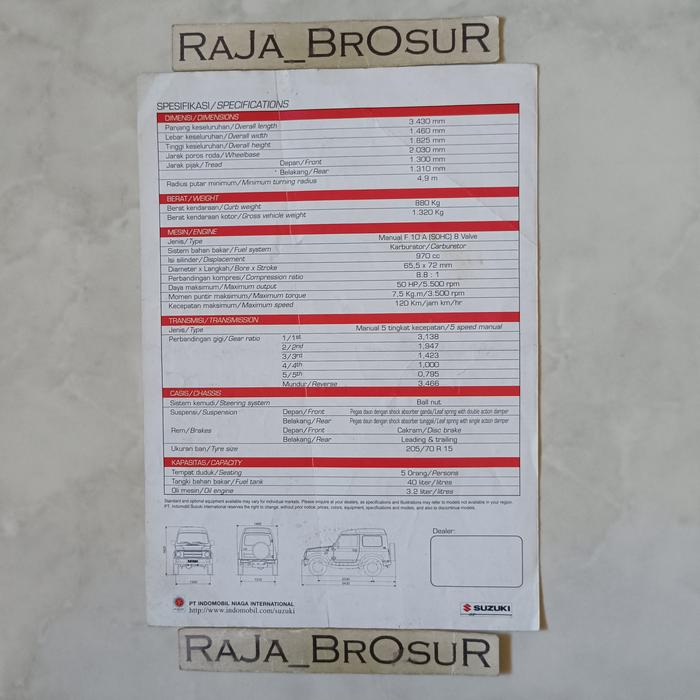

 | Спецификация |

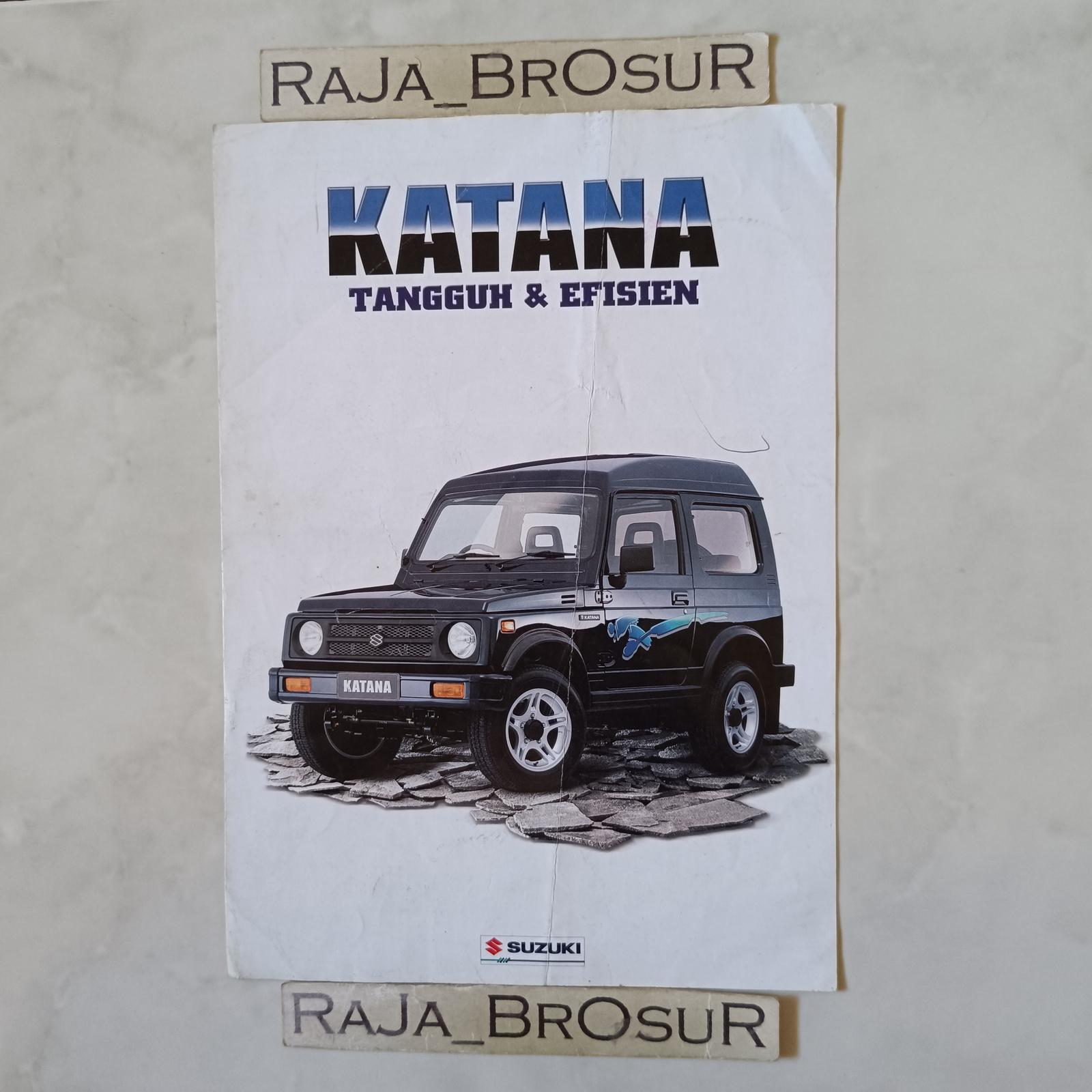

 | Обложка |
Экземпляр с атрибуцией RAJA_BROSUR

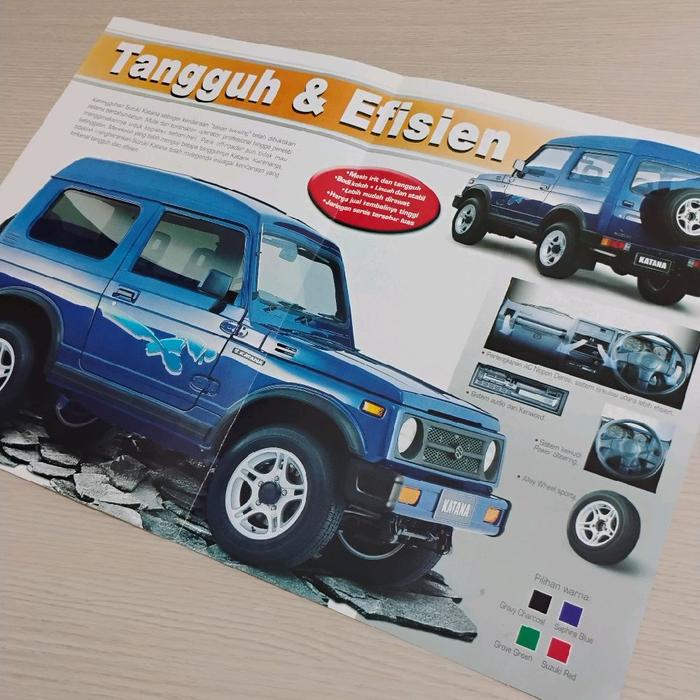

Три новые фотографии показывают тот же макет синего Tangguh & Efisien: совпадают обложка, сложенный полный разворот, графика машины и таблица 880 / 1320 кг, 3,2 л. Полный внутренний вид снят почти прямо; на бумажной подписи RAJA_BROSUR, что добавляет атрибуцию физического экземпляра. В отличие от исходных крупных фрагментов, здесь видны сгибы и наружные поля; они помогают сопоставить части разворота.
Это не самостоятельное новое издание. Числа совпадают с уже сохранённой более крупной спецификацией; дата и код по-прежнему не найдены. Реквизиты PT. INDOMOBIL NIAGA INTERNATIONAL видны внизу оборота.
