Gypsy King MG413W BS IV — Supplementary Service Manual, 99510M82C20-74E ​

Зелёная обложка дополнения Gypsy King 2010, MG413W BSIV

Maruti Suzuki India Limited, Service Division, английский язык. На обложке — 2010, GYPSY KING, SUPPLEMENTARY SERVICE MANUAL, MG413W BSIV. Выходные данные устанавливают December, 2010, Part No. 99510M82C20-74E, Printed in India.

Руководство, 160 страниц PDF. Внутренние страницы руководства, включая пустые обороты, сохранены.

Применяемость и дата ​

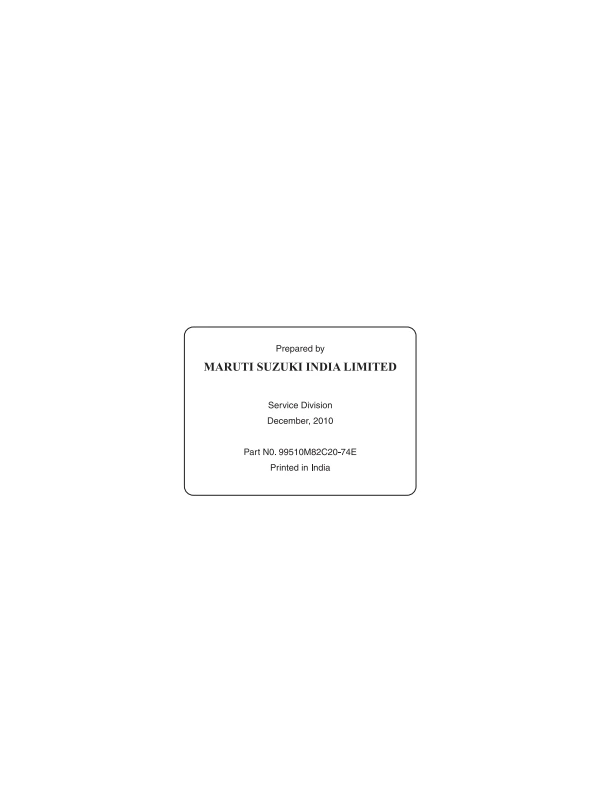

Выходные данные: декабрь 2010, номер 99510M82C20-74E

Предисловие прямо ограничивает дополнение моделью MG413W (BS-IV). Это дополнение к сервисной литературе, а не полное описание всех ремонтных операций: при обслуживании сначала используют его, затем связанные руководства для отсутствующих разделов. Пункты оглавления со звёздочкой отсылают к основным книгам.

На предисловии стоит ©2005, тогда как обложка и выходные данные относятся к 2010 и 12.2010. Обе надписи сохранены: ©2005 не используется как дата этого тиража. Точные начальные номера шасси для применения дополнения в доступном предисловии не указаны. Его схемы и нормы нельзя автоматически переносить на ранние карбюраторные Gypsy или Suzuki Samurai USA 1992.

Связанные руководства ​

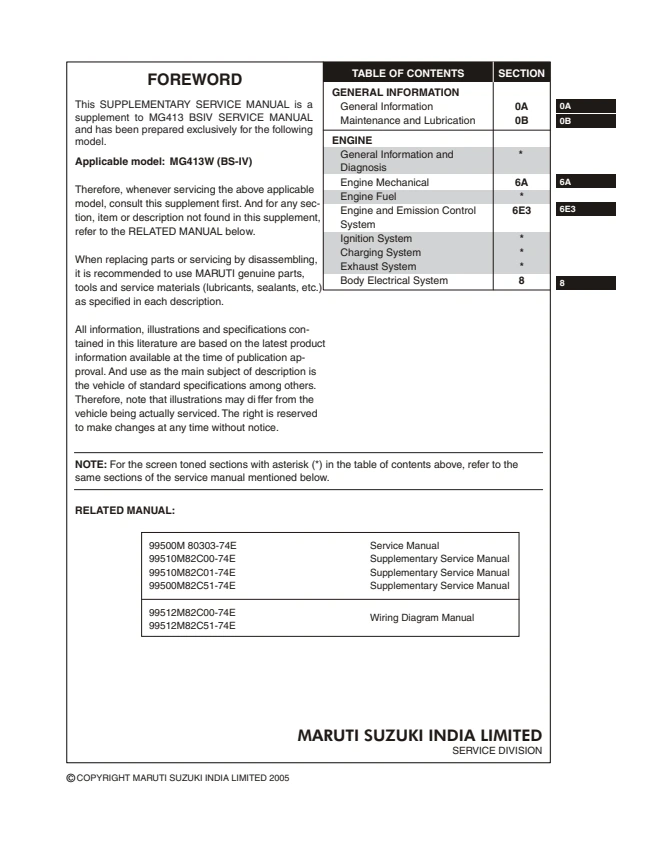

Предисловие MG413W BS-IV и таблица связанных руководств

Номер, как в списке RELATED MANUALНазначение по подписи
99500M 80303-74EService Manual
99510M82C00-74ESupplementary Service Manual
99510M82C01-74ESupplementary Service Manual
99500M82C51-74ESupplementary Service Manual — именно такое сочетание номера и названия напечатано в таблице
99512M82C00-74EWiring Diagram Manual
99512M82C51-74EWiring Diagram Manual

Этот перечень ссылается на отдельные книги и не означает, что их полное содержание включено в дополнение.

Содержание и страницы ​

В таблице указаны страницы очищенного PDF. Печатная нумерация начинается заново внутри каждого раздела.

РазделСодержаниеСтраницы PDF
Обложка, предупреждения, выходные данные, предисловиеМодель, дата, номер издания и связанные руководства1–5
0A — General InformationОбщие указания, диагностика электрических цепей, идентификация машины и двигателя, точки подъёма, цвета проводов, сокращения и крепёж6–21
0B — Maintenance and LubricationРегламент до 80 000 км с повторением интервалов после этого пробега; обслуживание, итоговая проверка, жидкости и смазочные материалы22–40
6A — Engine MechanicalДроссельный узел, впускной и выпускной коллекторы, снятие и установка41–44
6E3 — Engine and Emission Control SystemВпуск, подача топлива, электронное управление, диагностика, MIL, коды DTC, проверка цепей и ECM, сервисные операции и инструмент45–108
8A-1 — How to Use This ManualУсловные обозначения, чтение схем, разъёмов, точек массы и расположения оборудования109–124
8A-3 — Connector Layout DiagramЖгуты и разъёмы моторного отсека, панели приборов и пола125–137
8A-4 — Installation Positions of Single Unit PartsРасположение датчиков, клапанов, предохранителей, реле, ECM и диагностических разъёмов138–141
8A-5 — Ground PointТочки подключения массы142–144
8A-6 — Power Supply DiagramЭлектропитание, предохранители и их цепи; после таблицы сохранён пустой оборот145–148
8A-7 — System Circuit DiagramЗарядка, зажигание, управление двигателем, комбинация приборов и регулировка направления света фар; часть иных цепей отнесена к связанным книгам149–157
8A-8 — List of ConnectorsИзображения и нумерация контактов разъёмов; вид со стороны жгута, а не компонентов158–160

Управление двигателем и электросхемы ​

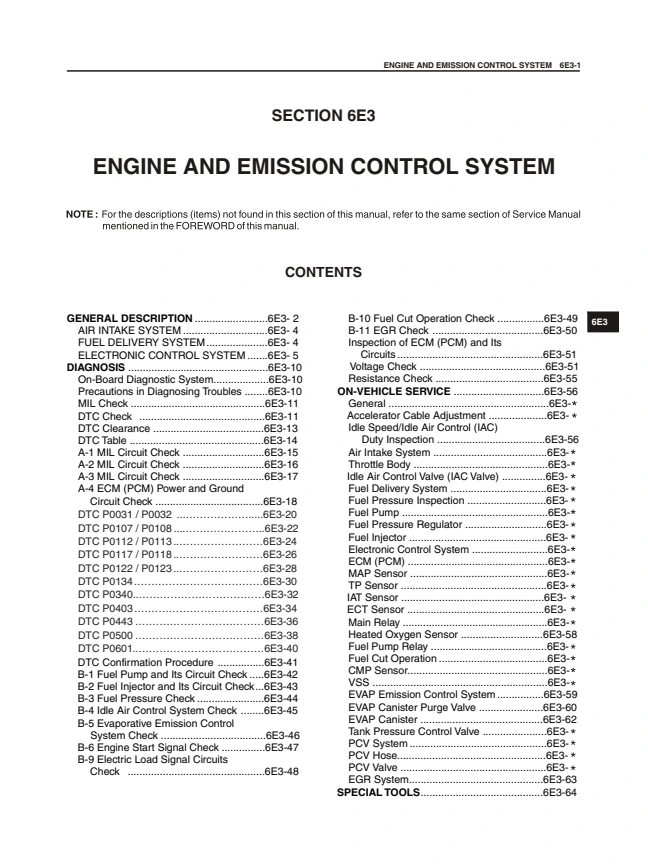

Оглавление раздела 6E3: диагностика и обслуживание управления двигателем

Раздел 6E3 содержит диагностику P0031 / P0032, P0107 / P0108, P0112 / P0113, P0117 / P0118, P0122 / P0123, P0134, P0340, P0403, P0443, P0500, P0601. Есть отдельные проверки насоса, форсунок, давления топлива, холостого хода, EVAP, стартового сигнала, электрической нагрузки, отсечки топлива и EGR. Применяемость этих кодов и схем определяется указанным исполнением MG413W BS-IV.

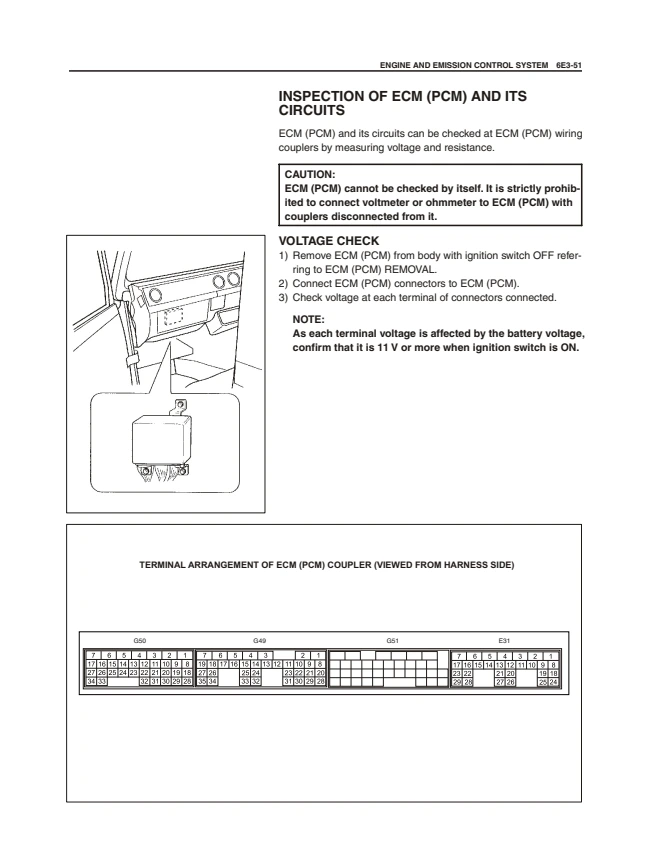

Проверка ECM и расположение контактов его разъёмов

Для ECM показаны схемы цепей, напряжения и сопротивления, ориентация разъёмов и нумерация контактов. Совпадение названия датчика с ранним Samurai не подтверждает одинаковую распиновку.

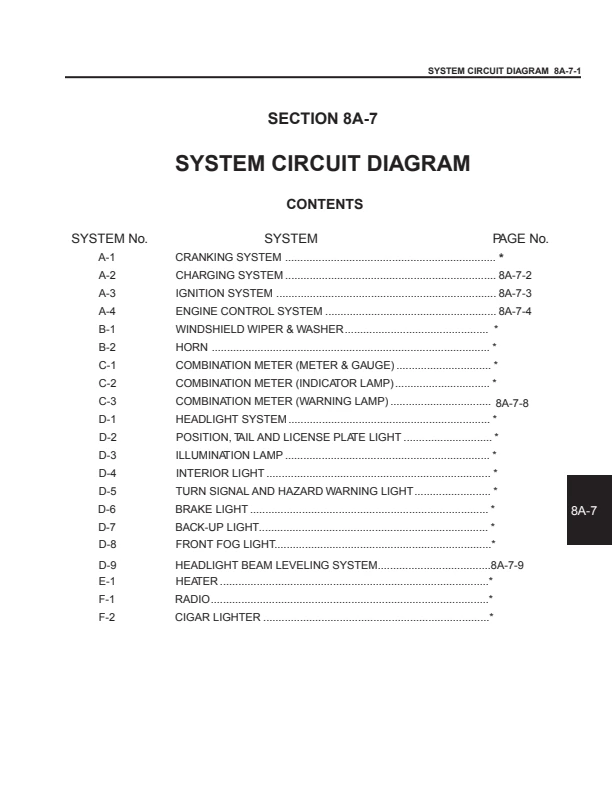

Оглавление принципиальных схем, раздел 8A-7

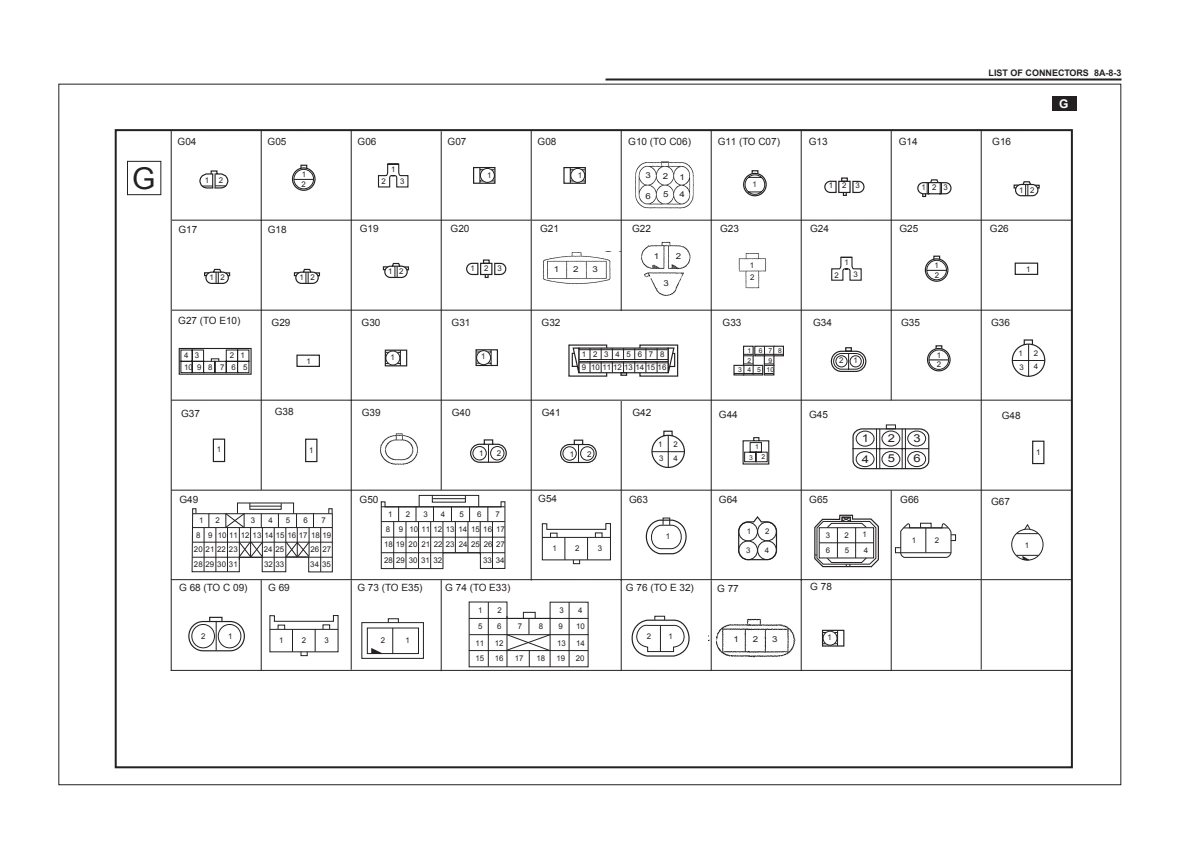

Последняя страница руководства: изображения разъёмов раздела 8A-8

Происхождение и ограничения копии ​

Файл скачан автором проекта из сетевой публикации, документ 3580055 и передан 26.10.2026. В полученной копии есть текст, векторные элементы и растровые иллюстрации; это не одно сплошное изображение каждого листа.

Видимые ошибки переноса строк и символов текстового слоя возможны; при чтении номера, значения или схемы ориентируются на изображение страницы и её подписи. Дата цифровой обработки копии не является датой печати руководства.
